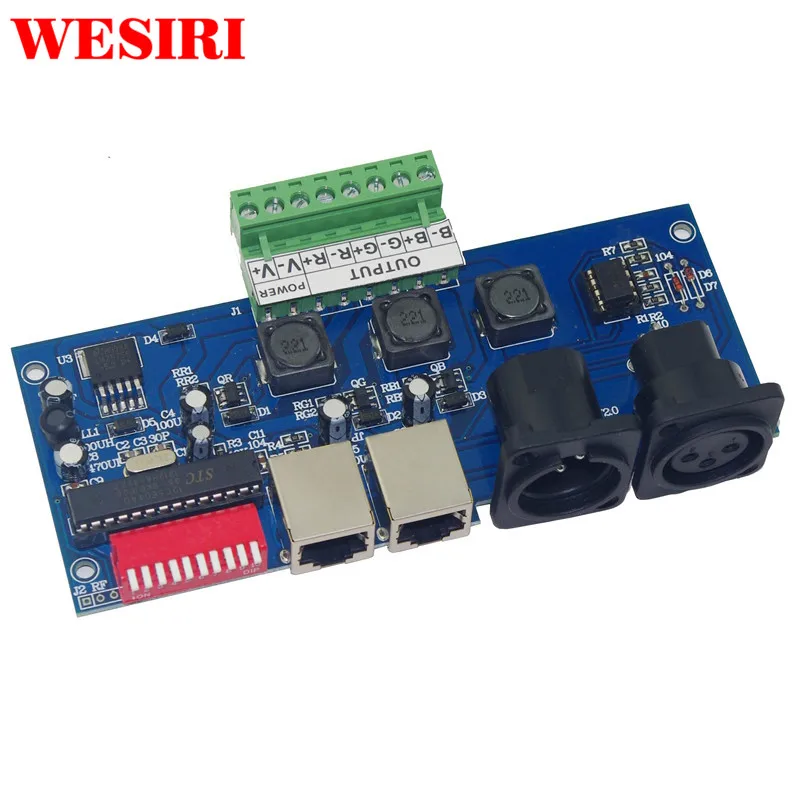

DMX512 DECODER MANUAL DO USUÁRIO

I. Especificações

Temperatura de trabalho:-20-60

Tensão de alimentação: DC 12-24 v

Tamanho do produto: L140 * W60 * H30mm

Peso líquido: 120g

Peso bruto: 120g

Modo de conexão: Com350mA cada cor

II. Function

1. Cada controlador comum DMX ocuparam 3 endereços DMX, adote codificação interruptor definir o endereço, é um código numérico Binário interruptor que é configuração DMX código de endereço original de 1 para 9,1 é o menor e 9 é o mais alto, 511 códigos de endereço pode ser setado em tudo. DMX código de endereço original igual valor agregado a partir de 1 para 9, discar o interruptor de codificação para cima (ON está setado 1), o valor de bit pode ser obtido, pelo contrário, o valor de bit é 0. Por exemplo: se você deseja definir 37 como o código de endereço, você só pode discar para baixo o primeiro, o terceiro e o sexto código valor interruptor de 1 para 9 é 32 + 4 + 1, isto é, o código de endereço original de DMX512 é 37.
2. Sinal de DMX pode ser recebido quando a codificação interruptor FUN (10) = OFF.
3. Quando a codificação interruptor que a DIVERSÃO (10) está LIGADO. A sua função é a seguinte:

4 se codificação switch é 8 ou 9, a partir de 1 para 7 é a escolha para a velocidade, existem 8 passos em todos, a descrição é a seguinte:

5. existem vários interruptores é ao mesmo tempo, o grande valor é padrão.

IV. Sfafety Informações

1. A tensão de entrada deste controlador deve ser seguida. As especificações, Outros de alta tensão muito provavelmente destruí tudo.
2. Nunca ligue dois fios diretamente em caso de curto circuito.
3. O cabo deve ser conectado de acordo com as cores que ligam corrctly diagrama.
4. A garantia deste produto é de um ano, neste período de carga, mas excluir a situação artificial de danificado.

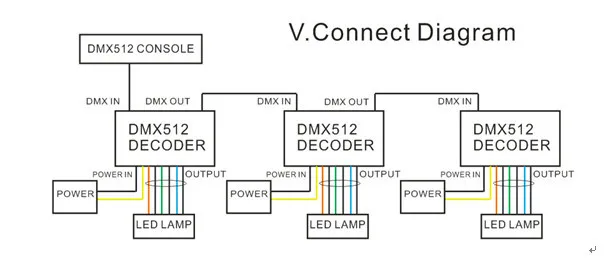

V Conectar Diagrama
