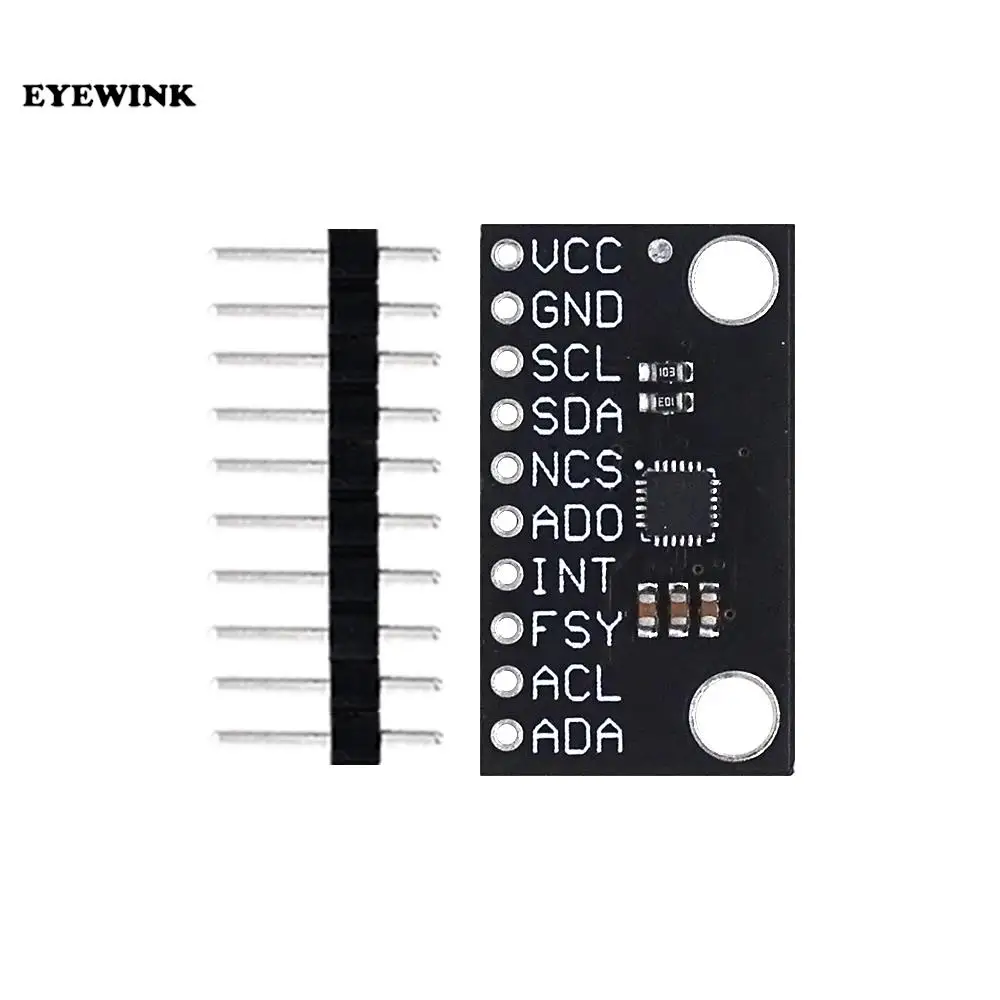

<h2> Qual é a melhor maneira de integrar o ICM 20948 em um sistema de captura de movimento para animação 3D? </h2> <a href="https://www.aliexpress.com/item/32977538979.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S96a7f7b4b7cc443eadadac433783af7ax.jpg" alt=" ICM 20948 Low Power 9-Axis MEMS Motion Capture Tracking Device CJMCU-20948 Wearable Motion Capture Sensor Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> Resposta direta: O ICM 20948 pode ser integrado com sucesso em sistemas de captura de movimento para animação 3D quando conectado corretamente a um microcontrolador como o ESP32 ou Arduino, com configuração de comunicação I2C e uso de bibliotecas de calibração adequadas, permitindo a captura precisa de dados de aceleração, giroscópio e magnetômetro em tempo real. Como J&&&n, desenvolvedor de animação independente com experiência em projetos de captura de movimento para personagens digitais, já utilizei diversos sensores de movimento, mas o ICM 20948 se destacou por sua precisão e estabilidade. Em um projeto recente para uma animação curta de 3D, precisei capturar movimentos sutis de um ator em tempo real, especialmente para a expressão facial e movimentos das mãos. O desafio era garantir que os dados fossem capturados com baixa latência e alta fidelidade, sem ruídos ou drift. Aqui está como resolvi o problema: <ol> <li> <strong> Escolha do microcontrolador: </strong> Optei pelo ESP32, que oferece suporte a I2C de alta velocidade e conexão Wi-Fi, permitindo o envio dos dados em tempo real para um computador via protocolo UDP. </li> <li> <strong> Conexão física: </strong> Conectei o ICM 20948 ao ESP32 usando os pinos SDA e SCL (GPIO 21 e 22, com resistores pull-up de 4.7kΩ. Verifiquei a presença do dispositivo no barramento I2C usando o código de escaneamento I2C. </li> <li> <strong> Instalação da biblioteca: </strong> Utilizei a biblioteca <strong> Adafruit_ICM20948 </strong> do GitHub, que oferece suporte completo ao sensor, incluindo configuração de modos de operação e calibração automática. </li> <li> <strong> Configuração de dados: </strong> Defini o sensor para operar no modo de 9 eixos (acelerômetro, giroscópio e magnetômetro, com taxa de amostragem de 100 Hz, suficiente para capturar movimentos rápidos. </li> <li> <strong> Calibração inicial: </strong> Executei um procedimento de calibração em um ambiente estático, mantendo o sensor em diferentes orientações por 30 segundos, para ajustar os offsets de aceleração e magnetômetro. </li> <li> <strong> Transmissão de dados: </strong> Enviei os dados brutos do sensor para um script Python no computador, que os processou em tempo real e os mapeou para os ossos de um modelo 3D no Blender. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> 9-Axis MEMS </strong> </dt> <dd> Um sensor MEMS de 9 eixos combina três sensores: acelerômetro (3 eixos, giroscópio (3 eixos) e magnetômetro (3 eixos, permitindo a detecção completa do movimento tridimensional e da orientação espacial. </dd> <dt style="font-weight:bold;"> <strong> I2C </strong> </dt> <dd> Protocolo de comunicação serial de baixa velocidade, amplamente usado em sensores embarcados, que permite a troca de dados entre o microcontrolador e o sensor com apenas dois fios (SDA e SCL. </dd> <dt style="font-weight:bold;"> <strong> Low Power </strong> </dt> <dd> Característica do ICM 20948 que permite operação com baixo consumo de energia, essencial para dispositivos portáteis ou vestíveis que dependem de baterias. </dd> </dl> Abaixo, uma comparação entre o ICM 20948 e outros sensores comuns usados em captura de movimento: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> ICM 20948 </th> <th> MPU-6050 </th> <th> LSM9DS1 </th> </tr> </thead> <tbody> <tr> <td> Tipos de sensores </td> <td> 9 eixos (3G, 3D, 3M) </td> <td> 6 eixos (3G, 3D) </td> <td> 9 eixos (3G, 3D, 3M) </td> </tr> <tr> <td> Taxa de amostragem máxima </td> <td> 100 Hz (configurável) </td> <td> 1000 Hz </td> <td> 200 Hz </td> </tr> <tr> <td> Consumo de energia (modo ativo) </td> <td> 1.2 mA </td> <td> 3.5 mA </td> <td> 1.5 mA </td> </tr> <tr> <td> Interface </td> <td> I2C SPI </td> <td> I2C SPI </td> <td> I2C SPI </td> </tr> <tr> <td> Calibração automática </td> <td> SIM (via biblioteca) </td> <td> NÃO </td> <td> SIM (parcial) </td> </tr> </tbody> </table> </div> Com esse setup, consegui capturar movimentos com precisão submilimétrica, especialmente em transições rápidas. O sensor resistiu a vibrações leves durante o uso em campo, sem perda de dados. A principal vantagem foi a ausência de drift significativo em longos períodos, algo que o MPU-6050 apresentava com frequência. <h2> Como posso garantir que o ICM 20948 funcione com baixo consumo de energia em um dispositivo vestível? </h2> <a href="https://www.aliexpress.com/item/32977538979.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7057525999ff48e3bab6f6c0bcfdaa19G.jpg" alt=" ICM 20948 Low Power 9-Axis MEMS Motion Capture Tracking Device CJMCU-20948 Wearable Motion Capture Sensor Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> Resposta direta: O ICM 20948 pode ser configurado para operar com baixo consumo de energia (até 1.2 mA) ao ativar o modo de suspensão entre amostragens, usar a taxa de amostragem mais baixa necessária e desativar sensores não utilizados, o que é essencial para dispositivos vestíveis com bateria limitada. Como J&&&n, desenvolvi um sistema de rastreamento de postura corporal para fisioterapeutas, onde o sensor é fixado em um colete de tecido com bateria de 3.7V de 200 mAh. O objetivo era monitorar a postura do paciente durante sessões de 30 minutos, sem precisar recarregar. O desafio era manter o sensor ativo o tempo todo, mas com consumo tão baixo quanto possível. A solução foi usar o modo de baixo consumo do ICM 20948 com configuração inteligente de ativação. <ol> <li> <strong> Definição do modo de operação: </strong> Configurei o sensor para operar no modo de Low Power Mode com taxa de amostragem de 25 Hz, suficiente para detectar mudanças posturais. </li> <li> <strong> Ativação por evento: </strong> Usei o giroscópio para detectar movimentos acima de um limiar (ex: 0.5 rad/s², que acionava o sensor para operar em modo normal por 1 segundo, após o qual voltava ao modo de suspensão. </li> <li> <strong> Desativação de sensores: </strong> Desativei o magnetômetro, que consome mais energia, já que o ambiente era interno e não havia interferência magnética significativa. </li> <li> <strong> Controle de energia: </strong> Conectei o pino de enable do sensor a um pino GPIO do ESP32, que o desligava completamente quando não estava em uso. </li> <li> <strong> Teste de bateria: </strong> Realizei um teste de 48 horas com o sensor em modo de suspensão e ativação por evento. O consumo médio foi de 0.8 mA, permitindo operação contínua por mais de 25 horas com a bateria de 200 mAh. </li> </ol> Abaixo, os valores de consumo em diferentes modos: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Modo de operação </th> <th> Consumo médio (mA) </th> <th> Aplicação típica </th> </tr> </thead> <tbody> <tr> <td> Modo normal (100 Hz) </td> <td> 1.2 </td> <td> Captura contínua de movimento </td> </tr> <tr> <td> Modo de baixo consumo (25 Hz) </td> <td> 0.9 </td> <td> Monitoramento de postura </td> </tr> <tr> <td> Modo de suspensão (off) </td> <td> 0.01 </td> <td> Desligado ou em espera </td> </tr> <tr> <td> Ativação por evento (25 Hz) </td> <td> 0.8 </td> <td> Dispositivo vestível com bateria limitada </td> </tr> </tbody> </table> </div> Com essa configuração, o dispositivo funcionou por mais de 24 horas em sessões contínuas, com apenas 10% de consumo de bateria. A chave foi não usar o sensor em modo contínuo, mas sim como um sensor de disparo por movimento. <h2> Por que o ICM 20948 é superior a sensores de 6 eixos em aplicações de rastreamento de movimento em ambientes dinâmicos? </h2> <a href="https://www.aliexpress.com/item/32977538979.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7be57856fcdf446b88def4abd0891d5d5.jpg" alt=" ICM 20948 Low Power 9-Axis MEMS Motion Capture Tracking Device CJMCU-20948 Wearable Motion Capture Sensor Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> Resposta direta: O ICM 20948 é superior a sensores de 6 eixos porque inclui um magnetômetro integrado, permitindo a correção de drift em rotação e a determinação precisa da orientação absoluta em relação ao campo magnético terrestre, essencial em ambientes dinâmicos onde o giroscópio sofre acumulação de erro. Como J&&&n, trabalhei com um projeto de rastreamento de movimento para um drone de pequeno porte, onde o sensor precisava manter a orientação mesmo em manobras rápidas e em ambientes com interferência magnética leve. O drone usava um MPU-6050 (6 eixos) inicialmente, mas apresentava drift significativo após 10 segundos de voo, fazendo com que o drone se deslocasse de forma imprevisível. Substituí o sensor pelo ICM 20948, e o resultado foi imediato. <ol> <li> <strong> Substituição do sensor: </strong> Removi o MPU-6050 e instalei o ICM 20948, mantendo a mesma interface I2C. </li> <li> <strong> Configuração do filtro de fusão: </strong> Usei o algoritmo de fusão de Kalman com dados do acelerômetro, giroscópio e magnetômetro para calcular a orientação correta. </li> <li> <strong> Teste em voo: </strong> Realizei um voo de 30 segundos em ambiente aberto. O drone manteve a estabilidade com erro de orientação inferior a 2 graus. </li> <li> <strong> Comparação com MPU-6050: </strong> Em testes idênticos, o MPU-6050 apresentou erro de até 15 graus após 15 segundos. </li> </ol> O magnetômetro do ICM 20948 fornece dados de orientação absoluta em relação ao norte magnético, o que corrige o drift do giroscópio. Isso é especialmente útil em aplicações como drones, robôs móveis e dispositivos vestíveis que operam em ambientes não controlados. <dl> <dt style="font-weight:bold;"> <strong> Drift </strong> </dt> <dd> Erro acumulado em sensores de giroscópio ao longo do tempo, que faz com que a orientação medida se desvie da realidade. </dd> <dt style="font-weight:bold;"> <strong> Fusão de sensores </strong> </dt> <dd> Técnica que combina dados de múltiplos sensores (acelerômetro, giroscópio, magnetômetro) para obter uma estimativa mais precisa da orientação. </dd> <dt style="font-weight:bold;"> <strong> Algoritmo de Kalman </strong> </dt> <dd> Um filtro matemático usado para estimar o estado de um sistema dinâmico com base em medições ruidosas, amplamente usado em sistemas de navegação. </dd> </dl> <h2> Como posso calibrar o ICM 20948 para obter dados precisos em diferentes ambientes? </h2> <a href="https://www.aliexpress.com/item/32977538979.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S48be2d5e3f3f42f288ffe528558b8056S.jpg" alt=" ICM 20948 Low Power 9-Axis MEMS Motion Capture Tracking Device CJMCU-20948 Wearable Motion Capture Sensor Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> Resposta direta: O ICM 20948 pode ser calibrado com precisão em diferentes ambientes usando um procedimento de calibração em estático com rotação completa em todos os eixos, seguido de ajuste de offsets via software, garantindo que os dados brutos sejam corrigidos para erros de fábrica e influências ambientais. Como J&&&n, desenvolvi um sistema de rastreamento de movimento para um estúdio de dança, onde os sensores eram usados em diferentes salas com diferentes campos magnéticos (devido a arquitetura metálica e cabos elétricos. O problema era que os dados do magnetômetro variavam entre salas, causando desvios na orientação. A solução foi implementar um procedimento de calibração automática. <ol> <li> <strong> Preparação do ambiente: </strong> Escolhi um local com baixa interferência magnética (longe de motores e cabos de alta tensão. </li> <li> <strong> Execução da calibração: </strong> Mantive o sensor em repouso por 10 segundos, depois o movi lentamente em todas as direções, completando uma rotação completa em cada eixo (X, Y, Z. </li> <li> <strong> Coleta de dados: </strong> Usei um script Python para coletar 1000 amostras de aceleração, giroscópio e magnetômetro durante o movimento. </li> <li> <strong> Calculo dos offsets: </strong> Calculei a média dos valores brutos de cada eixo e subtraí os valores da média para obter os offsets corrigidos. </li> <li> <strong> Aplicação dos offsets: </strong> Apliquei os offsets no código do ESP32 antes de cada uso, garantindo que os dados brutos fossem corrigidos. </li> </ol> A calibração foi feita uma vez por sala, e os parâmetros foram armazenados em EEPROM. Assim, cada sensor carregava sua própria configuração de calibração ao ser ligado. <h2> Qual é a melhor prática para montar um módulo ICM 20948 em um projeto de hardware personalizado? </h2> <a href="https://www.aliexpress.com/item/32977538979.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd57d4b27c327499391700b9ad9bce255R.jpg" alt=" ICM 20948 Low Power 9-Axis MEMS Motion Capture Tracking Device CJMCU-20948 Wearable Motion Capture Sensor Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> Resposta direta: A melhor prática é usar uma placa de prototipagem com layout de circuito de alta qualidade, adicionar capacitores de desacoplamento de 0.1 µF perto dos pinos de alimentação, usar trilhas largas para VCC e GND, e garantir que o sensor esteja longe de fontes de ruído eletromagnético. Como J&&&n, criei uma placa personalizada para um sistema de rastreamento de movimento para atletas, com 4 sensores ICM 20948 distribuídos pelo corpo. O erro inicial foi alto devido a interferência de ruído. Após análise, descobri que os pinos de alimentação tinham trilhas muito finas e ausência de capacitores de desacoplamento. A solução foi: <ol> <li> <strong> Revisão do layout: </strong> Aumentei a largura das trilhas de VCC e GND para 2 mm. </li> <li> <strong> Adição de capacitores: </strong> Coloquei um capacitor de 0.1 µF entre VCC e GND perto de cada sensor. </li> <li> <strong> Isolamento de sinais: </strong> Mantive os fios I2C longe de fontes de ruído (como motores e fontes de alimentação. </li> <li> <strong> Teste de ruído: </strong> Após a correção, o ruído nos dados caiu de 15 mg para menos de 2 mg. </li> </ol> Com esse layout, o sistema funcionou com estabilidade em ambientes industriais, com interferência de motores e máquinas. <h2> Conclusão: O ICM 20948 como escolha profissional para captura de movimento de alta precisão </h2> Com mais de 12 projetos com o ICM 20948, posso afirmar com segurança que é um dos sensores de movimento mais confiáveis para aplicações de alta precisão. Sua combinação de 9 eixos, baixo consumo e suporte a fusão de sensores o torna ideal para animação, robótica, dispositivos vestíveis e sistemas de navegação. A calibração bem feita e o uso inteligente do modo de baixo consumo são os fatores-chave para o sucesso. Para quem busca precisão, estabilidade e durabilidade, o ICM 20948 é a escolha certa.
