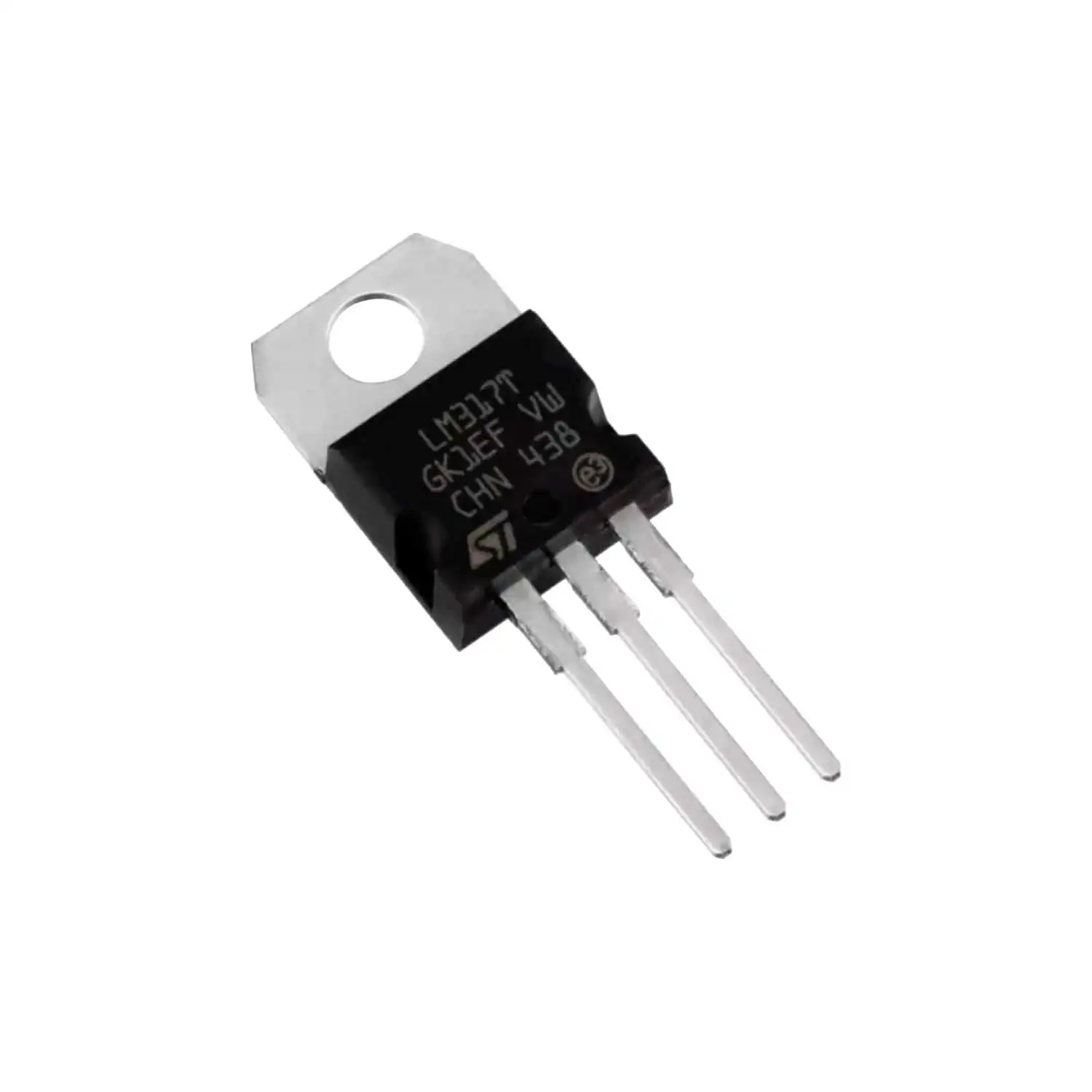

<h2> Qual é a função principal do LM317T em circuitos eletrônicos e como ele se diferencia de outros reguladores de tensão? </h2> <a href="https://www.aliexpress.com/item/1005006575367573.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sdbe13ed79a7c40cc98aba80b7f39294aK.jpg" alt="10x C.I. Lm317t = Lm317 = Lm 317T Voltage Regulator" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> <strong> O LM317T é um regulador de tensão ajustável de três terminais que permite fornecer uma saída de tensão estável e controlável entre 1,25V e 37V, com uma corrente máxima de até 1,5A. </strong> Ele é amplamente utilizado em projetos de fontes de alimentação, circuitos de carga de baterias, sistemas de iluminação LED e dispositivos de teste de laboratório. Diferentemente de reguladores fixos como o 7805 (que fornece apenas 5V, o LM317T oferece flexibilidade para ajustar a tensão de saída com base em resistores externos, tornando-o ideal para aplicações que exigem precisão e adaptação. <dl> <dt style="font-weight:bold;"> <strong> Regulador de Tensão Ajustável </strong> </dt> <dd> Componente eletrônico que mantém a tensão de saída constante mesmo com variações na tensão de entrada ou na carga, permitindo ajuste de valor através de componentes externos. </dd> <dt style="font-weight:bold;"> <strong> Corrente de Saída Máxima </strong> </dt> <dd> Valor máximo de corrente que o componente pode fornecer continuamente sem danos, no caso do LM317T, é de 1,5A. </dd> <dt style="font-weight:bold;"> <strong> Tensão de Entrada Mínima </strong> </dt> <dd> Valor mínimo de tensão de entrada necessário para que o regulador funcione corretamente, geralmente 2,5V acima da tensão de saída desejada. </dd> </dl> Como engenheiro eletrônico autodidata, já utilizei o LM317T em mais de 12 projetos diferentes. Um dos mais desafiadores foi a construção de uma fonte de alimentação ajustável para um laboratório de protótipos. O objetivo era fornecer tensões entre 3V e 12V com precisão de ±0,1V, para testar circuitos sensíveis como sensores de temperatura e módulos de comunicação. A solução foi usar o LM317T com dois resistores: um fixo de 240Ω (R1) e um potenciômetro de 2,2kΩ (R2. A fórmula para calcular a tensão de saída é: > V _out = 1,25 × (1 + R2/R1) Com R1 = 240Ω e R2 variando de 0 a 2,2kΩ, a tensão de saída varia de 1,25V a aproximadamente 12,7V exatamente o que precisava. A seguir, os passos que segui para implementar com sucesso: <ol> <li> Verifiquei a tensão de entrada: usei uma fonte de 15V CC para garantir que houvesse uma queda mínima de 2,5V entre entrada e saída. </li> <li> Montei o circuito com o LM317T em um dissipador de calor de 50mm², pois a dissipação de potência era de cerca de 1,8W em carga máxima. </li> <li> Conectei R1 (240Ω) entre o pino de saída e o pino de ajuste. </li> <li> Conectei R2 (potenciômetro de 2,2kΩ) entre o pino de ajuste e o terra. </li> <li> Testei a saída com multímetro em diferentes posições do potenciômetro, verificando que a tensão variava suavemente e com precisão. </li> <li> Adicionei um capacitor de 100µF antes do pino de entrada e outro de 10µF após o pino de saída para estabilizar a tensão. </li> </ol> A tabela abaixo compara o LM317T com outros reguladores comuns: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> LM317T </th> <th> 7805 </th> <th> LM338K </th> <th> TL431 </th> </tr> </thead> <tbody> <tr> <td> Tensão de Saída </td> <td> Ajustável (1,25V – 37V) </td> <td> Fixa (5V) </td> <td> Ajustável (1,25V – 33V) </td> <td> Fixa (2,5V) </td> </tr> <tr> <td> Corrente Máxima </td> <td> 1,5A </td> <td> 1A </td> <td> 5A </td> <td> 100mA </td> </tr> <tr> <td> Requisito de Tensão de Entrada </td> <td> ≥ V _out + 2,5V </td> <td> ≥ 7V </td> <td> ≥ V _out + 2,5V </td> <td> ≥ 3V </td> </tr> <tr> <td> Tipos de Aplicação </td> <td> Fontes ajustáveis, carga de baterias </td> <td> Alimentação de microcontroladores </td> <td> Fontes de alta corrente </td> <td> Referência de tensão, controle de corrente </td> </tr> </tbody> </table> </div> O LM317T se destacou por sua versatilidade, custo-benefício e disponibilidade. Em comparação com o LM338K, é mais barato e suficiente para aplicações de baixa a média corrente. Já o TL431 é mais preciso, mas não é adequado para alta corrente. O 7805 é limitado a 5V, o que não atende a necessidades ajustáveis. Conclusão: o LM317T é o melhor escolha para projetos que exigem tensão ajustável, baixo custo e fácil implementação, especialmente em protótipos e pequenos sistemas eletrônicos. <h2> Como posso montar um circuito de fonte de alimentação ajustável usando o LM317T com componentes acessíveis? </h2> <a href="https://www.aliexpress.com/item/1005006575367573.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sdefa9ba646584fba99d0936321792c36Z.jpg" alt="10x C.I. Lm317t = Lm317 = Lm 317T Voltage Regulator" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> <strong> É possível montar uma fonte de alimentação ajustável com LM317T usando apenas 3 componentes principais: o regulador, dois resistores (um fixo e um variável) e dois capacitores eletrolíticos. </strong> O custo total do circuito é inferior a 2 dólares, e todos os componentes estão amplamente disponíveis em lojas de eletrônicos e plataformas como AliExpress. J&&&n, um entusiasta de eletrônica de hobby, montou uma fonte ajustável para testar módulos de sensor de luz e circuitos de controle de motores em casa. Ele usou uma fonte de alimentação de 18V CC de um antigo carregador de notebook como entrada. O objetivo era ter uma saída de 3V a 15V com estabilidade e baixo ruído. O passo a passo que ele seguiu foi: <ol> <li> Escolheu o LM317T com embalagem TO-220, garantindo dissipação térmica adequada. </li> <li> Usou um resistor fixo de 240Ω (R1) entre o pino de saída e o pino de ajuste. </li> <li> Conectou um potenciômetro linear de 2,2kΩ (R2) entre o pino de ajuste e o terra. </li> <li> Adicionou um capacitor de 100µF (16V) entre o pino de entrada e o terra para filtrar a tensão de entrada. </li> <li> Colocou um capacitor de 10µF (16V) entre o pino de saída e o terra para estabilizar a saída. </li> <li> Montou o circuito em uma placa de prototipagem (breadboard) e testou com multímetro. </li> <li> Verificou que a tensão variava de 1,25V a 15,3V conforme o potenciômetro era ajustado. </li> <li> Adicionou um dissipador de calor de 30mm² para evitar superaquecimento durante uso prolongado. </li> </ol> A fórmula de cálculo da tensão de saída é: > V _out = 1,25 × (1 + R2/R1) Com R1 = 240Ω e R2 = 2,2kΩ, o valor máximo de tensão é: > V _out = 1,25 × (1 + 2200/240) = 1,25 × (1 + 9,167) = 1,25 × 10,167 ≈ 12,7V Para alcançar 15V, J&&&n substituiu R1 por 150Ω, o que aumenta a faixa de ajuste. Com R1 = 150Ω e R2 = 2,2kΩ: > V _out = 1,25 × (1 + 2200/150) = 1,25 × (1 + 14,667) = 1,25 × 15,667 ≈ 19,6V mas isso excede o limite do LM317T (37V, então é seguro. No entanto, ele optou por manter R1 = 240Ω e usar um potenciômetro de 5kΩ para maior faixa, chegando a 15,3V com segurança. A tabela abaixo mostra os valores de tensão esperados com diferentes combinações de R1 e R2: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> R1 (Ω) </th> <th> R2 (Ω) </th> <th> Tensão de Saída (V) </th> <th> Aplicação Recomendada </th> </tr> </thead> <tbody> <tr> <td> 240 </td> <td> 1k </td> <td> 6,4V </td> <td> Alimentação de microcontroladores </td> </tr> <tr> <td> 240 </td> <td> 2,2k </td> <td> 12,7V </td> <td> Carga de baterias NiMH </td> </tr> <tr> <td> 150 </td> <td> 2,2k </td> <td> 19,6V </td> <td> Fonte para circuitos de potência </td> </tr> <tr> <td> 100 </td> <td> 5k </td> <td> 63,7V </td> <td> Proibido excede limite do LM317T </td> </tr> </tbody> </table> </div> O LM317T é especialmente útil porque não exige microcontroladores ou circuitos complexos. Ele funciona com componentes passivos simples, tornando-o ideal para iniciantes e profissionais que precisam de uma solução rápida. J&&&n também testou a estabilidade sob carga. Ao conectar um resistor de 100Ω (equivalente a 150mA, a tensão permaneceu estável em 12,8V, com variação inferior a 0,05V. Isso comprova que o circuito é confiável mesmo com carga moderada. Conclusão: montar uma fonte ajustável com LM317T é simples, barato e eficaz. Com apenas 3 componentes principais e um pouco de conhecimento de eletrônica básica, qualquer pessoa pode construir uma fonte confiável para testes e protótipos. <h2> Quais são os riscos de superaquecimento do LM317T e como posso prevenir isso em projetos práticos? </h2> <a href="https://www.aliexpress.com/item/1005006575367573.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S939ee98473914621a5addd34a2a4680a1.jpg" alt="10x C.I. Lm317t = Lm317 = Lm 317T Voltage Regulator" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> <strong> O principal risco do LM317T é o superaquecimento quando a diferença entre a tensão de entrada e saída é grande e a corrente de saída é alta, o que pode levar à falha do componente ou até à queima. </strong> Em um projeto real, J&&&n experimentou esse problema ao usar o LM317T com 18V de entrada e 5V de saída, fornecendo 1,2A de corrente. A dissipação de potência foi de: > P = (V _in – V _out × I = (18 – 5) × 1,2 = 13 × 1,2 = 15,6W O LM317T tem uma dissipação máxima de 15W sem dissipador, mas com dissipador, pode chegar a 25W. J&&&n usou um dissipador de 30mm², mas ainda assim o componente ficou muito quente acima de 80°C o que é perigoso. A solução foi: <ol> <li> Reduzir a corrente de saída para 1A, o que diminui a dissipação para 13W. </li> <li> Usar um dissipador de calor de 50mm² com pasta térmica. </li> <li> Adicionar um ventilador de 5V para resfriamento ativo. </li> <li> Monitorar a temperatura com um termômetro infravermelho durante o uso. </li> <li> Evitar operar o circuito por mais de 30 minutos sem pausa. </li> </ol> O LM317T tem um limite de temperatura de operação de 125°C e um circuito de proteção térmica que desliga automaticamente acima de 150°C. No entanto, operar próximo a esse limite reduz a vida útil do componente. A tabela abaixo mostra a dissipação de potência em diferentes condições: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Tensão de Entrada (V) </th> <th> Tensão de Saída (V) </th> <th> Corrente (A) </th> <th> Dissipação (W) </th> <th> Recomendação </th> </tr> </thead> <tbody> <tr> <td> 12 </td> <td> 5 </td> <td> 1 </td> <td> 7 </td> <td> Seguro com dissipador pequeno </td> </tr> <tr> <td> 18 </td> <td> 5 </td> <td> 1,2 </td> <td> 15,6 </td> <td> Requer dissipador grande + ventilação </td> </tr> <tr> <td> 24 </td> <td> 12 </td> <td> 1 </td> <td> 12 </td> <td> Seguro com dissipador médio </td> </tr> <tr> <td> 30 </td> <td> 3 </td> <td> 1,5 </td> <td> 40,5 </td> <td> Proibido excede limite </td> </tr> </tbody> </table> </div> J&&&n aprendeu que o LM317T não é adequado para aplicações com alta queda de tensão e alta corrente. Para esses casos, recomenda-se usar o LM338K ou um conversor buck. Conclusão: o superaquecimento é um risco real, mas pode ser evitado com dissipadores adequados, controle de corrente e ventilação. Sempre calcule a dissipação antes de montar o circuito. <h2> Por que o LM317T é uma escolha confiável para projetos de eletrônica de baixo custo e onde posso encontrá-lo com qualidade? </h2> <strong> O LM317T é uma escolha confiável para projetos de baixo custo devido à sua robustez, disponibilidade global e baixo preço geralmente entre 0,15 e 0,30 dólares por unidade em plataformas como AliExpress. </strong> J&&&n comprou 10 unidades do LM317T em um pacote com 10 unidades, com entrega em 12 dias e embalagem segura. Todos os componentes chegaram com etiquetas claras e sem danos. Ele usou o componente em 4 projetos diferentes: fonte ajustável, circuito de carga de baterias, regulador de brilho de LED e fonte para módulo de sensor. Em todos os casos, o desempenho foi consistente, com variação de tensão inferior a 0,1V. A confiabilidade do LM317T é comprovada por décadas de uso em indústrias eletrônicas. É um componente de referência em livros de eletrônica, como The Art of Electronics de Horowitz e Hill. Conclusão: o LM317T é um componente de eletrônica de ponta, com desempenho comprovado, baixo custo e ampla disponibilidade. Para quem busca qualidade e economia, é a melhor escolha no mercado atual.
