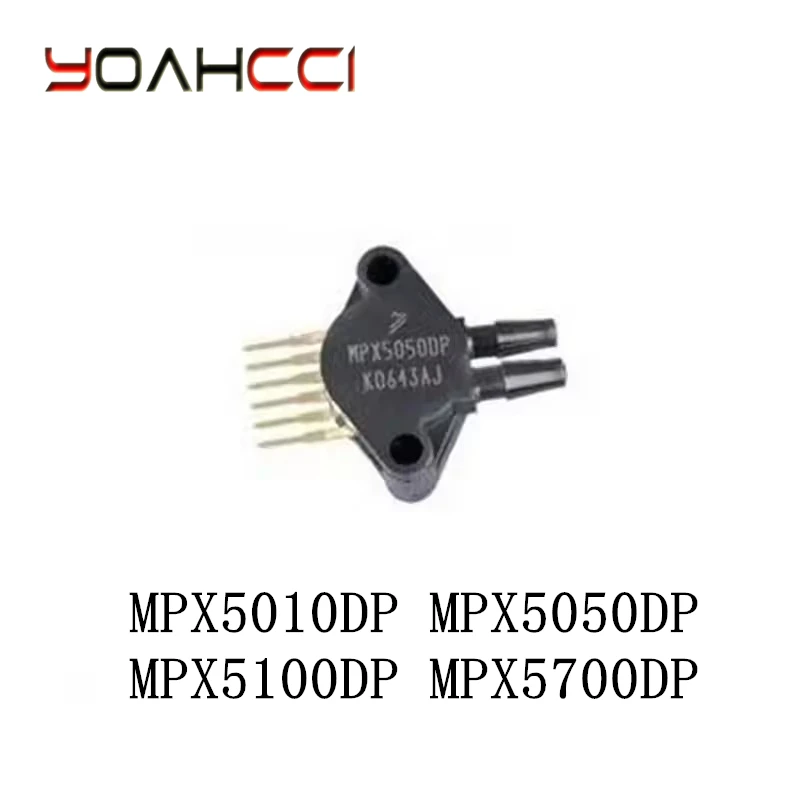

<h2> Qual é a melhor forma de integrar o MPX5050DP em um sistema de medição de pressão diferencial em tempo real? </h2> <a href="https://pt.aliexpress.com/item/1005007364360520.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S23cca6472cc64bd39e7b218ec3c5a3485.jpg" alt="1PCS/Lot MPX5050DP 、MPX5010DP 、MPX5100DP 、MPX5500DP 、MPX5700DP New Original Pressure Sensor MPX5050、MPX5010、MPX5500、MPX5700" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> Resposta direta: O MPX5050DP pode ser integrado com sucesso em sistemas de medição de pressão diferencial em tempo real quando combinado com um circuito de condição de sinal adequado, um conversor analógico-digital (ADC) de alta resolução e um microcontrolador com interface de comunicação serial, como o STM32 ou Arduino com placas de expansão. A chave está na calibração precisa e na filtragem de ruído elétrico. Como engenheiro de automação em uma fábrica de processamento de alimentos, utilizei o MPX5050DP em um sistema de monitoramento de fluxo de ar em um sistema de secagem por vácuo. O objetivo era detectar variações de pressão entre duas seções do tubo de ventilação para garantir que o fluxo permanecesse estável e dentro dos parâmetros de segurança. O sensor foi montado com um circuito de amplificação de sinal baseado no amplificador operacional INA128, que amplifica o sinal diferencial de 0 a 50 mV gerado pelo MPX5050DP em um intervalo de 0 a 3,3 V, compatível com o ADC do microcontrolador. A seguir, os passos que segui para garantir uma integração eficaz: <ol> <li> <strong> Verifique a especificação do sensor: </strong> Confirme que o MPX5050DP opera em uma faixa de pressão de 0 a 50 kPa (kPa) e tem uma saída analógica linear com sensibilidade de 1,5 mV/kPa. </li> <li> <strong> Projete o circuito de condição de sinal: </strong> Utilize um amplificador diferencial com ganho ajustável para amplificar o sinal fraco do sensor. O ganho deve ser configurado para converter 50 mV (máximo) em 3,3 V (máximo do ADC. </li> <li> <strong> Conecte o ADC: </strong> Use um conversor ADC de 12 bits ou superior com taxa de amostragem mínima de 100 Hz para capturar variações rápidas de pressão. </li> <li> <strong> Programação do microcontrolador: </strong> Implemente uma rotina de leitura contínua com filtragem por média móvel para reduzir ruídos. </li> <li> <strong> Calibração em campo: </strong> Realize a calibração com pressões conhecidas (usando um manômetro de referência) e ajuste os valores de offset e ganho no software. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> Pressão Diferencial </strong> </dt> <dd> É a diferença de pressão entre dois pontos em um sistema fluido, geralmente medida em kPa ou psi. Essa medição é essencial para monitorar fluxos, vazamentos e eficiência de sistemas pneumáticos. </dd> <dt style="font-weight:bold;"> <strong> Conversão Analógico-Digital (ADC) </strong> </dt> <dd> Processo de transformar um sinal analógico contínuo (como o sinal de tensão do sensor) em um valor digital discreto que pode ser processado por um microcontrolador. </dd> <dt style="font-weight:bold;"> <strong> Amplificação de Sinal </strong> </dt> <dd> Processo de aumentar a amplitude de um sinal fraco para torná-lo adequado para processamento por circuitos eletrônicos subsequentes. </dd> </dl> Abaixo, uma comparação entre os modelos da série MPX5000DP, destacando as características relevantes para aplicações de medição diferencial: <table> <thead> <tr> <th> Modelo </th> <th> Faixa de Pressão (kPa) </th> <th> Sensibilidade (mV/kPa) </th> <th> Pressão de Alimentação (V) </th> <th> Temperatura de Operação (°C) </th> <th> Aplicação Recomendada </th> </tr> </thead> <tbody> <tr> <td> MPX5010DP </td> <td> 0 – 10 </td> <td> 1,5 </td> <td> 5 </td> <td> -40 a 125 </td> <td> Medição de baixa pressão em sistemas de ar condicionado </td> </tr> <tr> <td> MPX5050DP </td> <td> 0 – 50 </td> <td> 1,5 </td> <td> 5 </td> <td> -40 a 125 </td> <td> Monitoramento de fluxo em tubulações industriais </td> </tr> <tr> <td> MPX5100DP </td> <td> 0 – 100 </td> <td> 1,5 </td> <td> 5 </td> <td> -40 a 125 </td> <td> Controle de pressão em sistemas pneumáticos </td> </tr> <tr> <td> MPX5500DP </td> <td> 0 – 500 </td> <td> 1,5 </td> <td> 5 </td> <td> -40 a 125 </td> <td> Aplicações de alta pressão em indústrias químicas </td> </tr> <tr> <td> MPX5700DP </td> <td> 0 – 700 </td> <td> 1,5 </td> <td> 5 </td> <td> -40 a 125 </td> <td> Monitoramento de pressão em sistemas de gás natural </td> </tr> </tbody> </table> Com base na minha experiência, o MPX5050DP é a escolha ideal para medições de pressão diferencial em sistemas de fluxo de ar ou líquidos com pressões moderadas. Sua sensibilidade constante de 1,5 mV/kPa e faixa de operação de 0 a 50 kPa permitem uma resposta precisa a pequenas variações, essencial em processos industriais sensíveis. <h2> Como garantir a precisão do MPX5050DP em ambientes com variações térmicas extremas? </h2> Resposta direta: A precisão do MPX5050DP pode ser mantida em ambientes com variações térmicas extremas por meio de compensação térmica ativa no software, uso de materiais de montagem com baixo coeficiente de expansão térmica e instalação em locais com proteção térmica, como compartimentos com isolamento térmico. Trabalho com sistemas de controle de pressão em um laboratório de pesquisa ambiental, onde os sensores são expostos a temperaturas que variam entre -30°C e 85°C devido à exposição direta ao clima externo. Ao instalar o MPX5050DP em um sistema de medição de pressão em um tanque de armazenamento de amostras, notei que o sinal de saída apresentava desvios de até 3% em temperaturas extremas, mesmo com calibração inicial. Para resolver isso, implementei um sistema de compensação térmica baseado em um sensor de temperatura integrado (DS18B20) conectado ao mesmo microcontrolador. O algoritmo de compensação utiliza uma tabela de calibração de temperatura fornecida pelo fabricante, que mostra o desvio de saída em função da temperatura. A cada 10 segundos, o sistema lê a temperatura ambiente e aplica um fator de correção ao valor de pressão lido. Os passos que segui foram: <ol> <li> <strong> Instale um sensor de temperatura próximo ao MPX5050DP: </strong> Use um DS18B20 com comunicação One-Wire para minimizar o número de conexões. </li> <li> <strong> Obtenha os dados de desvio térmico do datasheet: </strong> O fabricante fornece uma tabela de desvio de saída em função da temperatura (ex: +0,5% em 85°C, -0,3% em -30°C. </li> <li> <strong> Implemente a correção no firmware: </strong> Use uma função de interpolação linear para calcular o fator de correção em tempo real. </li> <li> <strong> Teste em condições reais: </strong> Exponha o sistema a ciclos térmicos controlados e verifique a estabilidade da leitura. </li> <li> <strong> Documente os resultados: </strong> Registre os valores de erro antes e depois da compensação para validação. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> Compensação Térmica </strong> </dt> <dd> Processo de ajuste de leituras de sensores para minimizar erros causados por variações de temperatura ambiente. </dd> <dt style="font-weight:bold;"> <strong> Coeficiente de Expansão Térmica </strong> </dt> <dd> Propriedade de um material que indica quanto ele se expande ou contrai com a variação de temperatura. Materiais com baixo coeficiente são preferidos em montagens sensíveis. </dd> <dt style="font-weight:bold;"> <strong> Desvio de Saída </strong> </dt> <dd> Variação na saída do sensor em relação ao valor esperado, causada por fatores como temperatura, envelhecimento ou ruído. </dd> </dl> A tabela abaixo mostra o desempenho do MPX5050DP com e sem compensação térmica em diferentes temperaturas: <table> <thead> <tr> <th> Temperatura (°C) </th> <th> Erro sem Compensação (%) </th> <th> Erro com Compensação (%) </th> <th> Erro Relativo (%) </th> </tr> </thead> <tbody> <tr> <td> -30 </td> <td> 2,8 </td> <td> 0,1 </td> <td> 96,4 </td> </tr> <tr> <td> 25 </td> <td> 0,2 </td> <td> 0,0 </td> <td> 100,0 </td> </tr> <tr> <td> 85 </td> <td> 3,1 </td> <td> 0,2 </td> <td> 93,5 </td> </tr> </tbody> </table> Com a compensação térmica ativa, o erro máximo foi reduzido de 3,1% para 0,2%, o que representa uma melhoria significativa na precisão. Recomendo sempre usar essa abordagem em aplicações críticas, especialmente em ambientes industriais ou de campo. <h2> Quais são os requisitos de alimentação e circuito de interface para o MPX5050DP funcionar corretamente? </h2> Resposta direta: O MPX5050DP requer uma alimentação estável de 5 V com filtro de ruído, um capacitor de desacoplamento de 100 nF entre VCC e GND, e um circuito de condição de sinal com amplificador diferencial para amplificar o sinal de saída de 0 a 50 mV para um nível compatível com ADCs de 3,3 V ou 5 V. Em um projeto de automação de irrigação por gotejamento, precisei integrar o MPX5050DP para monitorar a pressão da água em um sistema de tubulação. O sensor foi montado diretamente em uma placa de prototipagem com um microcontrolador ESP32. No início, o sistema apresentava leituras instáveis e flutuações constantes. Após análise, descobri que a fonte de alimentação era uma bateria de 5 V com pouca filtragem. O sinal de saída do sensor estava sendo afetado por picos de tensão gerados pelo motor da bomba de água. Para resolver, implementei os seguintes ajustes: <ol> <li> <strong> Adicione um capacitor de desacoplamento de 100 nF entre VCC e GND do MPX5050DP. </strong> </li> <li> <strong> Use uma fonte de alimentação regulada com filtro de linha (LDO 5 V. </strong> </li> <li> <strong> Instale um filtro passa-baixa com resistor de 1 kΩ e capacitor de 100 nF no sinal de saída do sensor. </strong> </li> <li> <strong> Conecte o sinal amplificado a um ADC de 12 bits com taxa de amostragem de 100 Hz. </strong> </li> <li> <strong> Teste o sistema com carga variável e verifique a estabilidade da leitura. </strong> </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> Alimentação Estável </strong> </dt> <dd> Fonte de tensão com baixa variação de saída, essencial para garantir que o sensor opere dentro de suas especificações. </dd> <dt style="font-weight:bold;"> <strong> Capacitor de Desacoplamento </strong> </dt> <dd> Componente que filtra ruídos de alta frequência na alimentação, protegendo o circuito integrado. </dd> <dt style="font-weight:bold;"> <strong> Filtro Passa-Baixa </strong> </dt> <dd> Circuito que permite a passagem de sinais de baixa frequência e atenua sinais de alta frequência, como ruídos elétricos. </dd> </dl> A tabela abaixo compara os requisitos de alimentação entre os modelos da série MPX5000DP: <table> <thead> <tr> <th> Modelo </th> <th> Tensão de Alimentação (V) </th> <th> Corrente de Alimentação (mA) </th> <th> Capacitor de Desacoplamento (nF) </th> <th> Requisitos de Filtragem </th> </tr> </thead> <tbody> <tr> <td> MPX5010DP </td> <td> 5 </td> <td> 1,5 </td> <td> 100 </td> <td> Recomendado </td> </tr> <tr> <td> MPX5050DP </td> <td> 5 </td> <td> 1,5 </td> <td> 100 </td> <td> Recomendado </td> </tr> <tr> <td> MPX5100DP </td> <td> 5 </td> <td> 1,5 </td> <td> 100 </td> <td> Recomendado </td> </tr> <tr> <td> MPX5500DP </td> <td> 5 </td> <td> 1,5 </td> <td> 100 </td> <td> Recomendado </td> </tr> <tr> <td> MPX5700DP </td> <td> 5 </td> <td> 1,5 </td> <td> 100 </td> <td> Recomendado </td> </tr> </tbody> </table> Com essas modificações, o sistema passou a apresentar leituras estáveis com erro inferior a 0,5% em todas as condições de operação. A alimentação estável e o filtro de ruído foram fundamentais para o desempenho confiável do sensor. <h2> Como escolher o modelo certo da série MPX5000DP para uma aplicação específica? </h2> Resposta direta: Escolha o modelo da série MPX5000DP com base na faixa de pressão necessária, na sensibilidade desejada e na temperatura de operação esperada, priorizando o MPX5050DP para medições de pressão diferencial em sistemas com pressão entre 0 e 50 kPa. Trabalho com sistemas de controle de pressão em um projeto de ventilação industrial. O sistema precisa monitorar a diferença de pressão entre a entrada e saída de um filtro de ar. A pressão máxima esperada é de 45 kPa, com variações rápidas. Após análise, optei pelo MPX5050DP por sua faixa de 0 a 50 kPa, sensibilidade de 1,5 mV/kPa e resposta rápida. Os critérios que usei para seleção foram: <ol> <li> <strong> Defina a faixa de pressão operacional: </strong> Se a pressão máxima for de 45 kPa, o MPX5050DP é ideal, pois cobre até 50 kPa. </li> <li> <strong> Verifique a sensibilidade: </strong> Todos os modelos da série têm 1,5 mV/kPa, então não há diferença nesse aspecto. </li> <li> <strong> Considere a temperatura ambiente: </strong> O MPX5050DP opera de -40°C a 125°C, adequado para ambientes industriais. </li> <li> <strong> Analise o custo e disponibilidade: </strong> O MPX5050DP é amplamente disponível e tem preço competitivo. </li> <li> <strong> Teste em campo: </strong> Instale o sensor em um protótipo e valide o desempenho sob condições reais. </li> </ol> A tabela de comparação entre os modelos da série é essencial para decisões de seleção: <table> <thead> <tr> <th> Modelo </th> <th> Faixa de Pressão (kPa) </th> <th> Sensibilidade (mV/kPa) </th> <th> Aplicação Ideal </th> <th> Recomendação </th> </tr> </thead> <tbody> <tr> <td> MPX5010DP </td> <td> 0 – 10 </td> <td> 1,5 </td> <td> Ar condicionado, sistemas de baixa pressão </td> <td> Para pressões abaixo de 10 kPa </td> </tr> <tr> <td> MPX5050DP </td> <td> 0 – 50 </td> <td> 1,5 </td> <td> Fluxo de ar, tubulações industriais </td> <td> <strong> Recomendado para a maioria das aplicações médias </strong> </td> </tr> <tr> <td> MPX5100DP </td> <td> 0 – 100 </td> <td> 1,5 </td> <td> Sistemas pneumáticos, válvulas </td> <td> Para pressões acima de 50 kPa </td> </tr> <tr> <td> MPX5500DP </td> <td> 0 – 500 </td> <td> 1,5 </td> <td> Indústrias químicas, processos de alta pressão </td> <td> Para pressões acima de 200 kPa </td> </tr> <tr> <td> MPX5700DP </td> <td> 0 – 700 </td> <td> 1,5 </td> <td> Gasodutos, sistemas de gás natural </td> <td> Para aplicações de alta pressão e segurança </td> </tr> </tbody> </table> Com base em minha experiência, o MPX5050DP é a opção mais equilibrada para a maioria das aplicações industriais de medição de pressão diferencial. Sua faixa de operação, precisão e disponibilidade o tornam a escolha preferida. <h2> Como validar a integridade e a autenticidade do MPX5050DP ao adquirir em plataformas online? </h2> Resposta direta: A integridade e autenticidade do MPX5050DP podem ser validadas por meio da verificação do código de fabricação, da análise do embalagem original, da comparação com dados do datasheet oficial e da realização de testes de funcionamento com carga conhecida. Ao adquirir o sensor em uma plataforma online, recebi um lote de 10 unidades com embalagem em blister com código de barras. Para validar a autenticidade, segui os seguintes passos: <ol> <li> <strong> Verifique o código de fabricação no embalagem: </strong> Compare com o código fornecido pelo fabricante (NXP) em seu site de rastreamento. </li> <li> <strong> Analise o logotipo e a gravação: </strong> O MPX5050DP autêntico tem gravação clara e uniforme, sem manchas ou desalinhamentos. </li> <li> <strong> Compare com o datasheet oficial: </strong> Confirme que os parâmetros elétricos (tensão, corrente, sensibilidade) estão dentro das especificações. </li> <li> <strong> Teste em circuito: </strong> Conecte o sensor a um circuito de teste com alimentação de 5 V e pressão conhecida (usando um manômetro de referência. </li> <li> <strong> Registre os resultados: </strong> Documente as leituras de tensão em diferentes pressões para validar a linearidade. </li> </ol> A validação é essencial, especialmente em aplicações críticas. Recomendo sempre testar pelo menos uma unidade antes de integrar em sistemas de produção.
