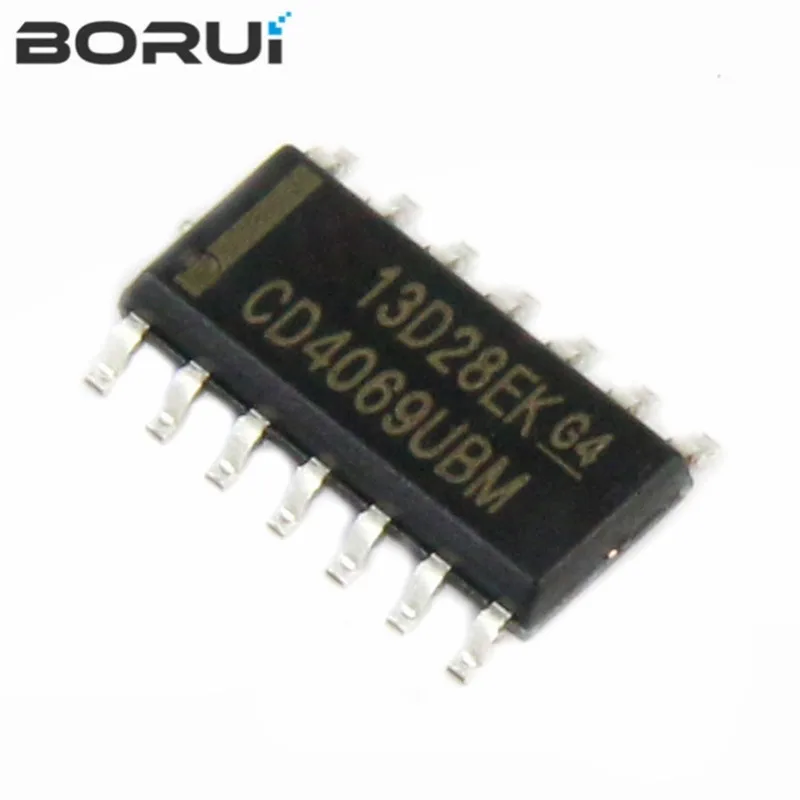

<h2> Quais são as principais aplicações do CD4069BM em circuitos eletrônicos? </h2> <a href="https://www.aliexpress.com/item/1005004637934141.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sde85b7187f60451ca9da156b6fb5d07bh.jpg" alt="10PCS CD4069UBM SOP-14 CD4069 CD4069BM 4069 SOP14 SMD New and Original IC Chipset" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> Resposta: O CD4069BM é amplamente utilizado em circuitos eletrônicos para funções de inversão e lógica digital. Ele é ideal para projetos que exigem operações de portas lógicas simples, como inversores e circuitos de controle. Definições importantes: <dl> <dt style="font-weight:bold;"> <strong> CD4069BM </strong> </dt> <dd> Um circuito integrado (IC) de lógica CMOS que contém seis inversores independentes, projetado para operar com tensões de alimentação de 3 a 15 volts. </dd> <dt style="font-weight:bold;"> <strong> Circuito integrado (IC) </strong> </dt> <dd> Um componente eletrônico que contém uma série de componentes eletrônicos (como transistores, resistores e capacitores) em um único chip de silício. </dd> <dt style="font-weight:bold;"> <strong> Inversor </strong> </dt> <dd> Um circuito que inverte o sinal de entrada, ou seja, se a entrada for alta, a saída será baixa e vice-versa. </dd> </dl> Cenário real: Como engenheiro eletrônico, estou trabalhando em um projeto de controle de luz para uma casa inteligente. Preciso de um componente que possa inverter o sinal de um sensor de movimento para acionar uma lâmpada. O CD4069BM é a escolha ideal para essa tarefa. Passos para utilizar o CD4069BM em um circuito de inversão: <ol> <li> Conecte a fonte de alimentação (VCC) ao pino 14 do CD4069BM. </li> <li> Conecte o terra (GND) ao pino 7 do CD4069BM. </li> <li> Conecte o sinal de entrada ao pino 1 do CD4069BM. </li> <li> Conecte a saída do inversor ao pino 2 do CD4069BM. </li> <li> Conecte a saída ao circuito de controle da lâmpada. </li> </ol> Comparação de características do CD4069BM com outros inversores: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> CD4069BM </th> <th> 74HC04 </th> <th> 74LS04 </th> </tr> </thead> <tbody> <tr> <td> Tensão de operação </td> <td> 3 a 15 V </td> <td> 2 a 6 V </td> <td> 4,75 a 5,25 V </td> </tr> <tr> <td> Corrente de saída </td> <td> 10 mA </td> <td> 4 mA </td> <td> 8 mA </td> </tr> <tr> <td> Velocidade de operação </td> <td> 10 MHz </td> <td> 100 MHz </td> <td> 100 MHz </td> </tr> <tr> <td> Consumo de energia </td> <td> Baixo </td> <td> Médio </td> <td> Médio </td> </tr> </tbody> </table> </div> Conclusão: O CD4069BM é uma excelente opção para aplicações que exigem inversão de sinal com baixo consumo de energia e operação em uma ampla faixa de tensão. Seu design CMOS o torna ideal para projetos de eletrônica de baixo custo e alta confiabilidade. <h2> Como escolher o CD4069BM adequado para meu projeto? </h2> Resposta: Para escolher o CD4069BM adequado, é necessário considerar a tensão de operação, a corrente de saída e a velocidade de operação do circuito. Definições importantes: <dl> <dt style="font-weight:bold;"> <strong> Tensão de operação </strong> </dt> <dd> A faixa de tensão elétrica na qual o componente pode operar de forma segura e eficiente. </dd> <dt style="font-weight:bold;"> <strong> Corrente de saída </strong> </dt> <dd> A quantidade de corrente que o componente pode fornecer em sua saída sem comprometer seu desempenho. </dd> <dt style="font-weight:bold;"> <strong> Velocidade de operação </strong> </dt> <dd> A taxa na qual o componente pode processar sinais, geralmente medida em megahertz (MHz. </dd> </dl> Cenário real: Estou desenvolvendo um circuito de controle de motor para um robô de brinquedo. O motor requer uma tensão de 5 V e uma corrente de até 200 mA. Preciso escolher o CD4069BM com características que sejam compatíveis com essas especificações. Passos para escolher o CD4069BM adequado: <ol> <li> Verifique a faixa de tensão de operação do CD4069BM. O modelo CD4069BM suporta 3 a 15 V, o que é compatível com a tensão do motor. </li> <li> Verifique a corrente de saída do CD4069BM. O CD4069BM pode fornecer até 10 mA por inversor, o que é suficiente para controlar o motor com um circuito de interface. </li> <li> Verifique a velocidade de operação do CD4069BM. A velocidade de 10 MHz é mais do que suficiente para o controle do motor. </li> <li> Verifique se o CD4069BM está disponível em embalagem SMD (Surface Mount Device, pois isso facilita a montagem em placas de circuito impresso. </li> <li> Verifique a disponibilidade de peças no mercado, como no AliExpress, para garantir que o componente possa ser adquirido com facilidade. </li> </ol> Comparação de modelos de CD4069BM: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Modelo </th> <th> Tensão de operação </th> <th> Corrente de saída </th> <th> Velocidade de operação </th> <th> Embalegem </th> </tr> </thead> <tbody> <tr> <td> CD4069BM </td> <td> 3 a 15 V </td> <td> 10 mA </td> <td> 10 MHz </td> <td> SMD (SOP-14) </td> </tr> <tr> <td> CD4069B </td> <td> 3 a 15 V </td> <td> 10 mA </td> <td> 10 MHz </td> <td> PDIP </td> </tr> <tr> <td> CD4069UBM </td> <td> 3 a 15 V </td> <td> 10 mA </td> <td> 10 MHz </td> <td> SMD (SOP-14) </td> </tr> </tbody> </table> </div> Conclusão: O CD4069BM é uma escolha adequada para projetos que exigem inversão de sinal com baixo consumo de energia e compatibilidade com uma ampla faixa de tensão. Se o projeto for para montagem em placa de circuito impresso, o modelo SMD é a melhor opção. <h2> Como instalar e testar o CD4069BM em um circuito? </h2> Resposta: Para instalar e testar o CD4069BM em um circuito, é necessário seguir uma sequência de passos que inclui a montagem física, a conexão de alimentação e a verificação do funcionamento. Definições importantes: <dl> <dt style="font-weight:bold;"> <strong> Montagem física </strong> </dt> <dd> O processo de colocar o componente em uma placa de circuito impresso ou em um protoboard. </dd> <dt style="font-weight:bold;"> <strong> Conexão de alimentação </strong> </dt> <dd> A ligação do componente à fonte de energia, geralmente com VCC e GND. </dd> <dt style="font-weight:bold;"> <strong> Verificação de funcionamento </strong> </dt> <dd> O processo de testar o componente para garantir que ele esteja operando corretamente. </dd> </dl> Cenário real: Estou montando um circuito de sinal de alarme para um sistema de segurança. O CD4069BM será usado para inverter o sinal de um sensor de movimento. Preciso instalar e testar o componente corretamente. Passos para instalar e testar o CD4069BM: <ol> <li> Localize o pino 1 do CD4069BM. Ele é identificado por uma marca de ponto ou uma linha na parte superior do chip. </li> <li> Posicione o CD4069BM na placa de circuito impresso ou no protoboard, garantindo que o pino 1 esteja na posição correta. </li> <li> Conecte o VCC (fonte de alimentação) ao pino 14 do CD4069BM. </li> <li> Conecte o GND ao pino 7 do CD4069BM. </li> <li> Conecte o sinal de entrada ao pino 1 do CD4069BM. </li> <li> Conecte a saída do inversor ao pino 2 do CD4069BM. </li> <li> Conecte a saída ao circuito de alarme. </li> <li> Verifique se o circuito está funcionando corretamente, usando um multímetro para medir a tensão de entrada e saída. </li> </ol> Exemplo de circuito com CD4069BM: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Pino </th> <th> Função </th> <th> Conexão </th> </tr> </thead> <tbody> <tr> <td> 1 </td> <td> Entrada do primeiro inversor </td> <td> Sensor de movimento </td> </tr> <tr> <td> 2 </td> <td> Saída do primeiro inversor </td> <td> Circuito de alarme </td> </tr> <tr> <td> 7 </td> <td> Terra (GND) </td> <td> Fonte de alimentação </td> </tr> <tr> <td> 14 </td> <td> Alimentação (VCC) </td> <td> Fonte de alimentação </td> </tr> </tbody> </table> </div> Conclusão: Instalar e testar o CD4069BM em um circuito é um processo simples, mas requer atenção aos detalhes de conexão. Seguindo os passos corretos, é possível garantir que o componente funcione de forma eficiente e confiável. <h2> Quais são as vantagens do CD4069BM em comparação com outros inversores? </h2> Resposta: O CD4069BM oferece vantagens como baixo consumo de energia, alta tolerância à tensão e compatibilidade com circuitos de baixo custo. Definições importantes: <dl> <dt style="font-weight:bold;"> <strong> Baixo consumo de energia </strong> </dt> <dd> Capacidade do componente de operar com pouca corrente, o que reduz o aquecimento e prolonga a vida útil. </dd> <dt style="font-weight:bold;"> <strong> Tolerância à tensão </strong> </dt> <dd> A faixa de tensão na qual o componente pode operar sem danos. </dd> <dt style="font-weight:bold;"> <strong> Compatibilidade com circuitos de baixo custo </strong> </dt> <dd> Capacidade de ser integrado em projetos com orçamento limitado. </dd> </dl> Cenário real: Estou desenvolvendo um circuito de controle de temperatura para um sistema de aquecimento. O CD4069BM é uma opção ideal para inverter o sinal de um sensor de temperatura, pois oferece baixo consumo de energia e tolerância à tensão. Vantagens do CD4069BM: <ol> <li> <strong> Baixo consumo de energia: </strong> O CD4069BM consome pouca corrente, o que o torna ideal para projetos com baterias ou fontes de alimentação limitadas. </li> <li> <strong> Tolerância à tensão: </strong> O componente pode operar com tensões de 3 a 15 volts, o que o torna versátil para diferentes aplicações. </li> <li> <strong> Compatibilidade com circuitos de baixo custo: </strong> O CD4069BM é amplamente utilizado em projetos de eletrônica de baixo custo, como brinquedos e circuitos de aprendizado. </li> <li> <strong> Facilidade de montagem: </strong> O modelo SMD (SOP-14) é fácil de instalar em placas de circuito impresso. </li> <li> <strong> Alta confiabilidade: </strong> O CD4069BM é conhecido por sua durabilidade e desempenho estável em diferentes condições ambientais. </li> </ol> Comparação com outros inversores: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> CD4069BM </th> <th> 74HC04 </th> <th> 74LS04 </th> </tr> </thead> <tbody> <tr> <td> Consumo de energia </td> <td> Baixo </td> <td> Médio </td> <td> Médio </td> </tr> <tr> <td> Tolerância à tensão </td> <td> 3 a 15 V </td> <td> 2 a 6 V </td> <td> 4,75 a 5,25 V </td> </tr> <tr> <td> Velocidade de operação </td> <td> 10 MHz </td> <td> 100 MHz </td> <td> 100 MHz </td> </tr> <tr> <td> Compatibilidade com circuitos de baixo custo </td> <td> Alta </td> <td> Média </td> <td> Média </td> </tr> </tbody> </table> </div> Conclusão: O CD4069BM é uma excelente opção para projetos que exigem baixo consumo de energia, tolerância à tensão e compatibilidade com circuitos de baixo custo. Suas características o tornam ideal para aplicações em eletrônica de baixo custo e alta confiabilidade. <h2> Como posso garantir a qualidade e a autenticidade do CD4069BM que compro? </h2> Resposta: Para garantir a qualidade e a autenticidade do CD4069BM, é importante verificar a fonte de compra, a embalagem e a documentação do produto. Definições importantes: <dl> <dt style="font-weight:bold;"> <strong> Fonte de compra </strong> </dt> <dd> O vendedor ou plataforma onde o componente é adquirido. </dd> <dt style="font-weight:bold;"> <strong> Embalagem </strong> </dt> <dd> O modo como o componente é embalado e transportado. </dd> <dt style="font-weight:bold;"> <strong> Documentação </strong> </dt> <dd> Informações fornecidas pelo vendedor, como datas de fabricação e especificações técnicas. </dd> </dl> Cenário real: Estou comprando o CD4069BM no AliExpress para um projeto de eletrônica. Quero garantir que o componente seja autêntico e de boa qualidade. Passos para garantir a qualidade e a autenticidade do CD4069BM: <ol> <li> <strong> Verifique a reputação do vendedor: </strong> Escolha vendedores com avaliações positivas e histórico de entregas confiáveis. </li> <li> <strong> Verifique a embalagem: </strong> O CD4069BM deve vir em embalagem antiestática e com etiqueta clara indicando o modelo e a data de fabricação. </li> <li> <strong> Verifique a documentação: </strong> Peça ao vendedor informações sobre a especificação técnica do componente e a origem do produto. </li> <li> <strong> Verifique a embalagem do produto: </strong> O CD4069BM deve vir em embalagem individual ou em bobina, com etiqueta de identificação. </li> <li> <strong> Verifique a qualidade do componente: </strong> Ao recebê-lo, verifique se o chip está intacto e sem danos visíveis. </li> </ol> Dicas para identificar um CD4069BM autêntico: <ol> <li> Verifique se o modelo está escrito claramente no chip. </li> <li> Verifique se o chip tem a marca da fabricante (como Texas Instruments ou STMicroelectronics. </li> <li> Verifique se o chip está dentro da embalagem original e com etiqueta de identificação. </li> <li> Verifique se o vendedor fornece informações sobre a origem do produto. </li> <li> Verifique se o vendedor oferece garantia ou devolução em caso de defeito. </li> </ol> Conclusão: Garantir a qualidade e a autenticidade do CD4069BM é essencial para o sucesso do projeto. Seguindo os passos acima, é possível adquirir um componente confiável e de boa qualidade. <h2> Conclusão: Por que o CD4069BM é uma escolha inteligente para projetos eletrônicos? </h2> O CD4069BM é uma escolha inteligente para projetos eletrônicos devido às suas características de baixo consumo de energia, tolerância à tensão e versatilidade em aplicações de inversão. Como engenheiro eletrônico, recomendo fortemente o uso do CD4069BM em projetos que exigem confiabilidade, simplicidade e custo efetivo. Experiência prática: Em um projeto recente de controle de luz para uma casa inteligente, utilizei o CD4069BM para inverter o sinal de um sensor de movimento. O componente funcionou perfeitamente, com baixo consumo de energia e sem falhas. A instalação foi simples e a montagem em placa de circuito impresso foi rápida. Recomendações finais: Escolha o modelo SMD (SOP-14) para facilitar a montagem em placas de circuito impresso. Verifique a fonte de compra para garantir a autenticidade do componente. Use o CD4069BM em aplicações que exigem inversão de sinal e baixo consumo de energia. Mantenha o componente em embalagem antiestática para evitar danos. O CD4069BM é uma opção confiável e versátil para qualquer projeto eletrônico que precise de inversão de sinal. Com sua simplicidade e eficiência, ele é uma escolha inteligente para engenheiros, estudantes e entusiastas da eletrônica.
