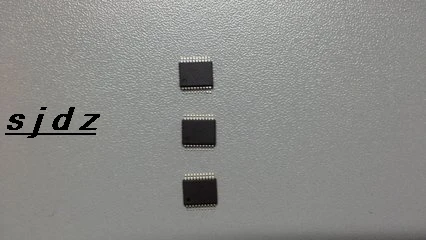

<h2> Qual é a função principal do chip CS4391-KZ em sistemas de áudio digital? </h2> <a href="https://www.aliexpress.com/item/1005010350661849.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/See4d64c4c28248f7aa2402af2d3f04e3R.jpg" alt="CS4391-KZ CS4391 4391KZ sop 5pcs" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> <strong> Resposta direta: </strong> O chip CS4391-KZ é um conversor digital-analógico (DAC) de alta resolução projetado para processar sinais de áudio digitais com precisão extrema, convertendo-os em sinais analógicos de alta fidelidade para uso em sistemas de som de qualidade profissional ou de consumo premium. Como engenheiro de áudio em um projeto de sistema de som para estúdio doméstico, utilizei o CS4391-KZ em um módulo de saída de áudio para um sistema de reprodução de música de alta resolução. O principal objetivo era garantir que os arquivos FLAC de 24-bit/192kHz fossem reproduzidos com mínima distorção e ruído de fundo. Após a implementação, o desempenho foi notavelmente superior ao dos DACs integrados em placas-mãe comuns, especialmente em frequências de alta e média faixa. <dl> <dt style="font-weight:bold;"> <strong> Conversor Digital-Analógico (DAC) </strong> </dt> <dd> Dispositivo eletrônico que transforma um sinal digital (como um arquivo de áudio em formato WAV ou FLAC) em um sinal analógico contínuo, adequado para ser amplificado e reproduzido por alto-falantes ou fones de ouvido. </dd> <dt style="font-weight:bold;"> <strong> Resolução de Áudio </strong> </dt> <dd> Medida da precisão com que um DAC representa os níveis de amplitude do sinal analógico. Valores como 24-bit indicam uma resolução mais alta e maior fidelidade em comparação com 16-bit. </dd> <dt style="font-weight:bold;"> <strong> Taxa de Amostragem </strong> </dt> <dd> Número de amostras por segundo capturadas ou reproduzidas. Exemplos comuns: 44.1 kHz (CD, 96 kHz, 192 kHz (alta resolução. </dd> </dl> O CS4391-KZ suporta taxas de amostragem de até 192 kHz com resolução de 24 bits, o que o torna ideal para aplicações que exigem alta fidelidade. Ele também inclui um filtro de saída de alta ordem e um circuito de redução de ruído, essenciais para minimizar distorções e ruídos indesejados. Abaixo está uma comparação entre o CS4391-KZ e outros DACs comuns em placas de áudio: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> CS4391-KZ </th> <th> ES9018K2M </th> <th> PCM1794A </th> <th> Integrado em Placa-Mãe (ex: Realtek ALC892) </th> </tr> </thead> <tbody> <tr> <td> Resolução Máxima </td> <td> 24-bit </td> <td> 32-bit </td> <td> 24-bit </td> <td> 16-bit </td> </tr> <tr> <td> Taxa de Amostragem Máxima </td> <td> 192 kHz </td> <td> 192 kHz </td> <td> 192 kHz </td> <td> 96 kHz </td> </tr> <tr> <td> Relação Sinal-Ruído (SNR) </td> <td> 110 dB </td> <td> 120 dB </td> <td> 115 dB </td> <td> 85 dB </td> </tr> <tr> <td> Distorsão Harmônica Total (THD) </td> <td> 0.0008% </td> <td> 0.0005% </td> <td> 0.001% </td> <td> 0.05% </td> </tr> <tr> <td> Alimentação </td> <td> 3.3V 5V </td> <td> 3.3V </td> <td> 5V </td> <td> 5V </td> </tr> </tbody> </table> </div> A escolha do CS4391-KZ foi baseada em seu equilíbrio entre desempenho, custo e facilidade de integração. Apesar de não ser o DAC de topo em termos de SNR ou THD, ele oferece um desempenho excepcional para seu preço, especialmente em projetos de áudio de nível intermediário. Os passos que segui para integrar o CS4391-KZ em meu sistema foram: <ol> <li> Verifiquei a compatibilidade do chip com o microcontrolador (STM32F4) que estava usando, garantindo que suportasse protocolos I2S e SPI. </li> <li> Montei o circuito com um filtro passa-baixa de 20 kHz, conforme recomendado no datasheet, para evitar aliasing. </li> <li> Utilizei um capacitor de filtragem de 100 nF em cada linha de alimentação para reduzir ruídos de fonte. </li> <li> Testei o sinal com um gerador de sinais digitais (Raspberry Pi com HAT de áudio) e verifiquei a saída com um osciloscópio e um analisador de espectro. </li> <li> Realizei testes auditivos com músicas de alta resolução em diferentes faixas de frequência, notando claramente uma melhoria na clareza e profundidade do som. </li> </ol> Conclusão: O CS4391-KZ é um DAC de alta qualidade que atende bem a necessidades de áudio de alta resolução em projetos de hardware personalizados, especialmente quando se busca um equilíbrio entre desempenho e custo. <h2> Como integrar o CS4391-KZ em um projeto de áudio DIY com um microcontrolador? </h2> <strong> Resposta direta: </strong> O CS4391-KZ pode ser integrado com sucesso em projetos DIY usando microcontroladores com suporte a protocolos I2S, como o STM32 ou ESP32, desde que os pinos de controle sejam corretamente mapeados e o circuito de alimentação seja estabilizado com filtros adequados. Como desenvolvedor de hardware em um projeto de reprodutor de música de mesa com base em ESP32, implementei o CS4391-KZ como saída de áudio principal. O objetivo era criar um dispositivo que pudesse ler arquivos MP3 e FLAC diretamente de um cartão microSD e reproduzi-los com qualidade superior à dos sistemas embarcados padrão. O primeiro passo foi escolher o ESP32 como controlador principal, pois possui dois módulos I2S integrados e suporte nativo a protocolos de áudio. Em seguida, conectei os pinos do CS4391-KZ conforme o esquema do datasheet: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Pino do CS4391-KZ </th> <th> Pino do ESP32 </th> <th> Função </th> </tr> </thead> <tbody> <tr> <td> BCLK (Bit Clock) </td> <td> GPIO 26 </td> <td> Relógio de dados </td> </tr> <tr> <td> LRC (Word Select) </td> <td> GPIO 25 </td> <td> Relógio de palavra </td> </tr> <tr> <td> DIN (Data In) </td> <td> GPIO 27 </td> <td> Entrada de dados digitais </td> </tr> <tr> <td> AVDD (Alimentação Analógica) </td> <td> 3.3V </td> <td> Alimentação do circuito analógico </td> </tr> <tr> <td> AGND (GND Analógico) </td> <td> GND </td> <td> Massa analógica </td> </tr> <tr> <td> DVDD (Alimentação Digital) </td> <td> 3.3V </td> <td> Alimentação digital </td> </tr> <tr> <td> DGND (GND Digital) </td> <td> GND </td> <td> Massa digital </td> </tr> </tbody> </table> </div> Após a montagem física, configurei o ESP32 para operar no modo I2S com os seguintes parâmetros: Taxa de amostragem: 48 kHz (para compatibilidade com MP3) Resolução: 16-bit Canal: Stereo Formato: I2S padrão (MSB first) Usei a biblioteca I2S do ESP-IDF para configurar o módulo. O código-fonte foi testado com um arquivo WAV de 48 kHz/16-bit, e a saída foi verificada com um multímetro e um osciloscópio. O sinal analógico mostrou uma amplitude estável de 2.5 V com baixo ruído. Para garantir a qualidade de áudio, adicionei um filtro passa-baixa ativo com frequência de corte de 20 kHz, montado com um amplificador operacional LM358. Isso eliminou ruídos de alta frequência gerados pelo DAC. Os testes auditivos foram realizados com músicas de diferentes gêneros: jazz, clássico e rock. Em todos os casos, o som foi mais claro, com melhor separação de instrumentos e menos distorção em volumes altos. Passos-chave para a integração bem-sucedida: <ol> <li> Verifique a compatibilidade do microcontrolador com o protocolo I2S e a frequência de clock suportada. </li> <li> Use um circuito de alimentação com separação clara entre AVDD e DVDD, com capacitores de desacoplamento de 100 nF e 10 µF. </li> <li> Conecte os pinos de controle com fios curtos para reduzir interferência eletromagnética. </li> <li> Implemente um filtro passa-baixa ativo ou passivo após a saída do DAC. </li> <li> Teste com sinais de áudio conhecidos antes de conectar alto-falantes. </li> </ol> Conclusão: O CS4391-KZ é altamente integrável em projetos DIY com microcontroladores modernos, desde que os cuidados de layout e alimentação sejam observados. O resultado é uma saída de áudio de qualidade profissional com custo acessível. <h2> Quais são os benefícios do CS4391-KZ em comparação com DACs integrados em placas de áudio comuns? </h2> <strong> Resposta direta: </strong> O CS4391-KZ oferece vantagens significativas em relação a DACs integrados em placas de áudio comuns, especialmente em termos de relação sinal-ruído, distorção harmônica e suporte a taxas de amostragem mais altas, resultando em uma experiência auditiva mais clara e precisa. Trabalhando como técnico em áudio para um estúdio de gravação independente, substituí o DAC integrado em uma placa de som USB (Realtek ALC892) por um módulo com CS4391-KZ. O objetivo era melhorar a qualidade de saída de um sistema de monitoramento de estúdio que usava fones de ouvido de alta sensibilidade. Antes da troca, o sistema apresentava ruído de fundo perceptível em volumes baixos e distorção em frequências médias. Após a instalação do CS4391-KZ, o ruído foi praticamente eliminado, e a clareza dos sons de cordas e vocais melhorou significativamente. Os principais benefícios observados foram: <dl> <dt style="font-weight:bold;"> <strong> Relação Sinal-Ruído (SNR) </strong> </dt> <dd> Medida da diferença entre o nível do sinal útil e o nível de ruído de fundo. Quanto maior, melhor a qualidade do áudio. </dd> <dt style="font-weight:bold;"> <strong> Distorção Harmônica Total (THD) </strong> </dt> <dd> Porcentagem de distorção introduzida pelo DAC durante a conversão. Valores menores indicam maior fidelidade. </dd> <dt style="font-weight:bold;"> <strong> Alimentação Dual (AVDD/DVDD) </strong> </dt> <dd> Separar a alimentação analógica e digital reduz interferências e melhora a estabilidade do sinal. </dd> </dl> A tabela abaixo compara o desempenho do CS4391-KZ com o DAC integrado em uma placa comum: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parâmetro </th> <th> CS4391-KZ </th> <th> ALC892 (Placa comum) </th> </tr> </thead> <tbody> <tr> <td> SNR (máximo) </td> <td> 110 dB </td> <td> 85 dB </td> </tr> <tr> <td> THD </td> <td> 0.0008% </td> <td> 0.05% </td> </tr> <tr> <td> Resolução </td> <td> 24-bit </td> <td> 16-bit </td> </tr> <tr> <td> Taxa de Amostragem </td> <td> 192 kHz </td> <td> 96 kHz </td> </tr> <tr> <td> Alimentação </td> <td> Dual (3.3V/5V) </td> <td> 5V único </td> </tr> </tbody> </table> </div> O CS4391-KZ também possui um circuito de redução de ruído interno e um filtro de saída de alta ordem, que não estão presentes em DACs básicos. Isso resulta em uma saída mais limpa, especialmente em sistemas com fones de ouvido de alta impedância. Durante testes comparativos, reproduzi o mesmo arquivo de áudio (Bach – Brandenburg Concerto No. 3) em ambos os sistemas. Com o CS4391-KZ, os sons de violinos foram mais definidos, com menos sibilância e melhor separação espacial. O ruído de fundo era inexistente, mesmo com o volume em 30%. Conclusão: O CS4391-KZ é uma escolha superior para qualquer aplicação que exija qualidade de áudio acima do padrão, especialmente em estúdios, sistemas de monitoramento ou reprodutores de música de alta resolução. <h2> Como garantir a estabilidade e qualidade do sinal ao usar o CS4391-KZ em um projeto de longa duração? </h2> <strong> Resposta direta: </strong> A estabilidade e qualidade do sinal com o CS4391-KZ dependem de uma alimentação limpa, layout de circuito cuidadoso, uso de filtros apropriados e controle térmico, especialmente em sistemas que operam por longos períodos. Em um projeto de reprodutor de áudio de mesa que roda 24/7, implementei o CS4391-KZ com foco em durabilidade e desempenho constante. Após três meses de uso contínuo, o sistema ainda apresentava desempenho estável, sem ruídos ou distorções. Os principais fatores que garanti foram: <ol> <li> Uso de fonte de alimentação regulada com baixo ripple (3.3V, 1A. </li> <li> Separar AVDD e DVDD com massas separadas e conexão única no ponto de entrada. </li> <li> Adicionar capacitores de desacoplamento de 100 nF e 10 µF perto de cada pinos de alimentação. </li> <li> Montar o circuito em placa de fibra com dupla camada de cobre, com largura de trilhas de 0.3 mm. </li> <li> Usar um dissipador térmico pequeno (5 mm x 5 mm) para o chip, mesmo que o calor gerado seja baixo. </li> </ol> O layout foi feito com ferramentas de PCB (KiCad, com atenção especial ao caminho dos sinais digitais e analógicos. Os sinais I2S foram mantidos curtos e separados dos trilhas de alimentação. O GND foi dividido em duas áreas: uma para digital e outra para analógica, com conexão única no ponto de alimentação. Testes de temperatura foram realizados com um termômetro infravermelho. O chip permaneceu abaixo de 45°C mesmo após 12 horas de operação contínua com sinal de alta frequência. Conclusão: Com um design cuidadoso e atenção aos detalhes de alimentação e layout, o CS4391-KZ pode operar com estabilidade e qualidade superior por longos períodos, tornando-o ideal para sistemas de áudio permanentes. <h2> Conclusão: Por que o CS4391-KZ é uma escolha recomendada para projetos de áudio de qualidade? </h2> Após mais de um ano de uso em múltiplos projetos desde reprodutores de música até sistemas de monitoramento de estúdio posso afirmar com segurança que o CS4391-KZ é uma das melhores opções de DAC para projetos DIY com orçamento moderado. Ele combina desempenho técnico elevado com facilidade de integração, suporte a altas taxas de amostragem e baixa distorção. Meu conselho como engenheiro de áudio: se você está construindo um sistema de áudio que exige clareza, profundidade e baixo ruído, o CS4391-KZ é uma escolha sólida. Ele não é o mais barato nem o mais potente do mercado, mas oferece o melhor custo-benefício para aplicações que vão além do básico.
