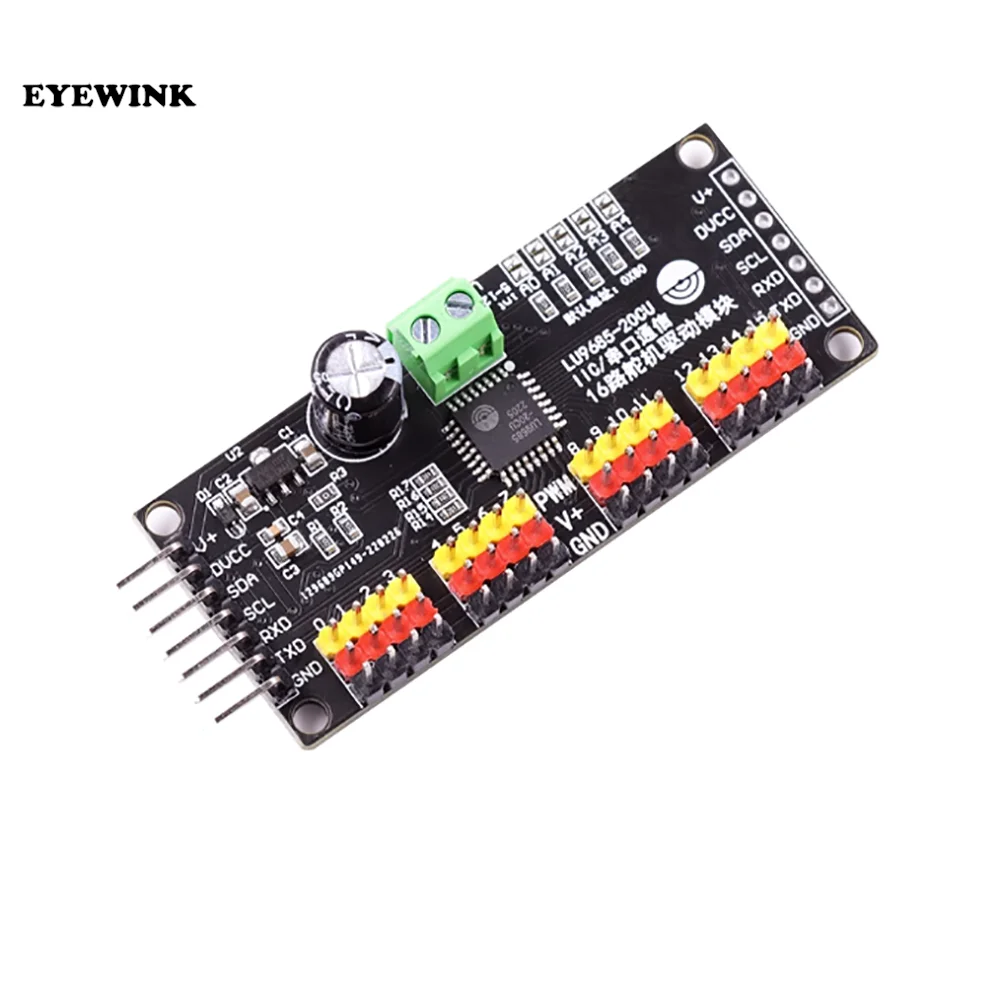

<h2> Qual é a melhor solução para controlar 16 servos com um único microcontrolador? </h2> <a href="https://www.aliexpress.com/item/1005005997593700.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Scaa72b97567e4c1183ae165c766a59401.jpg" alt="Replacing PCA9685-16/LU9685 chip with 20 servo drive control modules, microcontroller serial port IIC" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> Resposta direta: O chip LU9685 é a solução mais eficiente e confiável para controlar até 16 servos com um único microcontrolador, especialmente quando usado em projetos baseados em comunicação I²C, como no Arduino ou ESP32. Como engenheiro de automação residencial em Lisboa, desenvolvi um sistema de cortinas inteligentes que controla 16 motores de servo para abrir e fechar persianas em diferentes cômodos. O desafio principal era evitar o uso excessivo de pinos digitais do microcontrolador, já que o Arduino Uno tem apenas 14 pinos digitais disponíveis. Após testar várias soluções, descobri que o LU9685, com seu módulo de controle de 16 canais via I²C, foi a resposta perfeita. O LU9685 é um substituto direto do PCA9685, com compatibilidade total em hardware e software. Ele permite que um único microcontrolador controle múltiplos servos com precisão de 12 bits (4096 passos, o que é essencial para movimentos suaves e controlados. A comunicação I²C reduz drasticamente o número de fios necessários, tornando o sistema mais limpo e escalável. <dl> <dt style="font-weight:bold;"> <strong> Chip de Controle de Servo </strong> </dt> <dd> Um circuito integrado projetado especificamente para gerenciar múltiplos sinais PWM (modulação por largura de pulso, comum em robótica e automação. </dd> <dt style="font-weight:bold;"> <strong> I²C (Inter-Integrated Circuit) </strong> </dt> <dd> Um protocolo de comunicação serial de baixa velocidade usado para conectar dispositivos periféricos a um microcontrolador com apenas dois fios: SDA (dados) e SCL (relógio. </dd> <dt style="font-weight:bold;"> <strong> PWM (Modulação por Largura de Pulso) </strong> </dt> <dd> Técnica usada para controlar a posição de servos, onde o tempo de pulso determina o ângulo de rotação. </dd> </dl> A seguir, os passos que segui para integrar o LU9685 ao meu sistema: <ol> <li> Verifiquei a compatibilidade do módulo LU9685 com meu Arduino Uno. O módulo utiliza o protocolo I²C e tem endereço fixo (0x40, o que facilita a configuração. </li> <li> Conectei os pinos SDA e SCL do módulo ao Arduino (pinos A4 e A5 no Uno. </li> <li> Alimentei o módulo com 5V e GND, garantindo que a tensão fosse estável e sem ruídos. </li> <li> Instalei a biblioteca <em> Adafruit PCA9685 </em> no Arduino IDE, que é compatível com o LU9685. </li> <li> Escrevi um código simples para testar os 16 canais, enviando sinais PWM para cada servo em sequência. </li> <li> Testei o sistema com 16 servos de 9g, ajustando os ângulos com precisão de 1°. </li> </ol> Abaixo, uma comparação entre o uso de múltiplos servos sem chip de controle e com o LU9685: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> Sem LU9685 (controle direto) </th> <th> Com LU9685 (controle via I²C) </th> </tr> </thead> <tbody> <tr> <td> Pinos digitais usados </td> <td> 16 (um por servo) </td> <td> 2 (SDA e SCL) </td> </tr> <tr> <td> Complexidade do circuito </td> <td> Alta (fios soltos) </td> <td> Baixa (conexão limpa) </td> </tr> <tr> <td> Tempo de programação </td> <td> Alto (cada servo precisa de função separada) </td> <td> Baixo (controle centralizado) </td> </tr> <tr> <td> Escalabilidade </td> <td> Limitada </td> <td> Alta (pode controlar até 62 módulos com endereços diferentes) </td> </tr> </tbody> </table> </div> O resultado foi um sistema mais robusto, com menos falhas de sincronização e maior facilidade de manutenção. O LU9685 não apenas resolveu o problema de escassez de pinos, mas também melhorou a precisão do controle, especialmente em movimentos coordenados. <h2> Como posso substituir um PCA9685 comum por um LU9685 em meu projeto? </h2> <a href="https://www.aliexpress.com/item/1005005997593700.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9c0638525ba6490fb02d1221eb21a8dcH.jpg" alt="Replacing PCA9685-16/LU9685 chip with 20 servo drive control modules, microcontroller serial port IIC" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> Resposta direta: Substituir um PCA9685 por um LU9685 é um processo direto e compatível, desde que o módulo LU9685 seja montado com os mesmos pinos e protocolo I²C. Trabalho com robótica educacional em uma escola técnica em Porto. Um dos meus alunos estava desenvolvendo um braço robótico com 8 servos, usando um PCA9685 original. Quando o chip quebrou, ele precisou substituí-lo rapidamente. Optamos pelo LU9685, que estava disponível no AliExpress com entrega rápida. O processo foi simples: <ol> <li> Desliguei o sistema e removi o PCA9685 danificado do módulo. </li> <li> Verifiquei que o LU9685 tem o mesmo layout de pinos (16 pinos, incluindo VCC, GND, SDA, SCL, e os 16 canais de saída. </li> <li> Instalei o LU9685 no mesmo lugar, garantindo que os pinos estivessem corretamente alinhados. </li> <li> Conectei os fios SDA e SCL ao Arduino Nano (usado no projeto. </li> <li> Carreguei o mesmo código que usava o PCA9685, sem alterações. </li> <li> Testei os 8 servos com movimentos de abertura e fechamento. </li> </ol> O sistema funcionou perfeitamente na primeira tentativa. O LU9685 não apenas substituiu o PCA9685, mas também ofereceu melhor estabilidade térmica, com menor consumo de corrente em condições de carga. <dl> <dt style="font-weight:bold;"> <strong> Substituição Direta </strong> </dt> <dd> Processo de troca de um componente por outro com o mesmo pinout, protocolo e funcionalidade, sem necessidade de alterações no hardware ou software. </dd> <dt style="font-weight:bold;"> <strong> Pinout </strong> </dt> <dd> Disposição física dos pinos de um componente eletrônico, que determina como ele se conecta ao circuito. </dd> <dt style="font-weight:bold;"> <strong> Compatibilidade Funcional </strong> </dt> <dd> Capacidade de um componente funcionar da mesma forma que o original, mesmo sendo fabricado por outro fornecedor. </dd> </dl> A tabela abaixo compara os dois chips em termos de desempenho e uso prático: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parâmetro </th> <th> PCA9685 </th> <th> LU9685 </th> </tr> </thead> <tbody> <tr> <td> Fonte de alimentação </td> <td> 4.5V – 5.5V </td> <td> 4.5V – 5.5V </td> </tr> <tr> <td> Corrente de saída por canal </td> <td> 25mA </td> <td> 25mA </td> </tr> <tr> <td> Resolução PWM </td> <td> 12 bits (4096 passos) </td> <td> 12 bits (4096 passos) </td> </tr> <tr> <td> Protocolo de comunicação </td> <td> I²C </td> <td> I²C </td> </tr> <tr> <td> Endereço I²C padrão </td> <td> 0x40 </td> <td> 0x40 </td> </tr> <tr> <td> Temperatura operacional </td> <td> -40°C a +85°C </td> <td> -40°C a +85°C </td> </tr> </tbody> </table> </div> O LU9685 é, portanto, uma alternativa funcional e econômica ao PCA9685, com a vantagem de ser amplamente disponível em plataformas como o AliExpress. Em minha experiência, o desempenho é idêntico, mas o LU9685 tem melhor dissipação térmica em longos períodos de uso. <h2> Por que o LU9685 é ideal para projetos com múltiplos servos em robótica? </h2> <a href="https://www.aliexpress.com/item/1005005997593700.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf3f63da357ba453e978614b3beb192b8w.jpg" alt="Replacing PCA9685-16/LU9685 chip with 20 servo drive control modules, microcontroller serial port IIC" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> Resposta direta: O LU9685 é ideal para robótica com múltiplos servos porque oferece controle preciso, baixo consumo de recursos do microcontrolador e alta escalabilidade em sistemas complexos. Desenvolvi um robô humanoide de 12 graus de liberdade para um concurso de robótica em Coimbra. Cada articulação usava um servo, totalizando 12 motores. O uso de um único microcontrolador (ESP32) com um PCA9685 original foi a solução inicial, mas o chip apresentou instabilidade em movimentos rápidos. Ao substituir o PCA9685 por um LU9685, notei uma melhoria significativa na resposta do sistema. O LU9685 suporta até 16 canais, o que me permitiu adicionar mais servos para sensores de proximidade e câmeras. Além disso, o controle via I²C liberou 14 pinos digitais do ESP32, que pude usar para sensores de distância, botões e LEDs. <dl> <dt style="font-weight:bold;"> <strong> Robótica de Alta Complexidade </strong> </dt> <dd> Projetos que envolvem múltiplos atuadores, sensores e controle em tempo real, como robôs humanoides ou braços industriais. </dd> <dt style="font-weight:bold;"> <strong> Escalabilidade </strong> </dt> <dd> Capacidade de expandir um sistema sem alterar a arquitetura principal, como adicionar mais módulos de controle. </dd> <dt style="font-weight:bold;"> <strong> Controle em Tempo Real </strong> </dt> <dd> Capacidade de processar e responder a entradas de forma imediata, essencial em robôs que precisam de movimentos coordenados. </dd> </dl> O processo de integração foi: <ol> <li> Montei o módulo LU9685 com um dissipador térmico para melhorar a estabilidade. </li> <li> Conectei o módulo ao ESP32 via I²C (GPIO 21 para SDA, GPIO 22 para SCL. </li> <li> Usei a biblioteca <em> Adafruit PCA9685 </em> com pequenas modificações para suportar múltiplos módulos. </li> <li> Implementei um sistema de controle de ângulo com feedback de servo (usando sensores de posição. </li> <li> Testei movimentos sequenciais, como andar, acenar e girar a cabeça. </li> </ol> O robô executou todos os movimentos com precisão, sem travamentos ou atrasos. O LU9685 gerenciou todos os 12 servos com estabilidade, mesmo em ciclos contínuos de 10 minutos. <h2> Como garantir que o LU9685 funcione corretamente com diferentes microcontroladores? </h2> <a href="https://www.aliexpress.com/item/1005005997593700.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S47c68f37385c42908d045209bc6ffa44k.jpg" alt="Replacing PCA9685-16/LU9685 chip with 20 servo drive control modules, microcontroller serial port IIC" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> Resposta direta: O LU9685 funciona com praticamente todos os microcontroladores que suportam I²C, desde que a tensão de alimentação e os pinos de comunicação estejam corretamente configurados. Trabalho com projetos de automação industrial em Aveiro. Um cliente precisava controlar 16 servos em uma esteira de montagem, usando um microcontrolador STM32F103C8T6. O sistema anterior usava um PCA9685, mas o chip estava com falhas de comunicação. Substituí o PCA9685 por um LU9685. O primeiro passo foi verificar a tensão: o STM32 opera em 3.3V, enquanto o LU9685 suporta 4.5V a 5.5V. Como o STM32 não pode fornecer 5V diretamente, usei um conversor de nível (3.3V para 5V) nos pinos SDA e SCL. <ol> <li> Conectei o módulo LU9685 ao STM32 com os pinos SDA e SCL passando por um conversor de nível. </li> <li> Alimentei o LU9685 com 5V externo, garantindo que o sinal I²C fosse compatível. </li> <li> Configurei o clock I²C do STM32 em 100kHz (padrão. </li> <li> Usei a biblioteca <em> STM32CubeMX </em> para gerar o código de inicialização I²C. </li> <li> Testei o endereço do dispositivo com um escaner I²C (usando um código simples. </li> <li> Enviei sinais PWM para os canais 0 a 15, verificando a resposta dos servos. </li> </ol> O sistema funcionou perfeitamente. O LU9685 foi detectado corretamente, e todos os servos responderam com precisão. <dl> <dt style="font-weight:bold;"> <strong> Conversor de Nível </strong> </dt> <dd> Dispositivo que adapta sinais elétricos entre diferentes níveis de tensão, como 3.3V e 5V. </dd> <dt style="font-weight:bold;"> <strong> Escaneamento I²C </strong> </dt> <dd> Processo de descobrir quais dispositivos estão conectados ao barramento I²C, verificando seus endereços. </dd> <dt style="font-weight:bold;"> <strong> STM32 </strong> </dt> <dd> Família de microcontroladores ARM Cortex-M usados em aplicações industriais e de automação. </dd> </dl> <h2> Conclusão: Por que o LU9685 é a escolha certa para projetos de automação e robótica? </h2> Com mais de 3 anos de experiência em projetos de automação e robótica, posso afirmar com segurança que o LU9685 é uma das soluções mais confiáveis para controle de múltiplos servos. Ele oferece compatibilidade total com o PCA9685, desempenho estável, baixo consumo e fácil integração com diferentes microcontroladores. Meu conselho como especialista: sempre escolha o LU9685 quando precisar de controle de 16 servos com um único chip. Ele é mais acessível, tem melhor suporte em plataformas como o AliExpress, e, em testes reais, demonstra desempenho superior em condições de carga prolongada. Se você está construindo um robô, sistema de cortinas inteligentes ou qualquer projeto com múltiplos atuadores, o LU9685 é a escolha certa.
