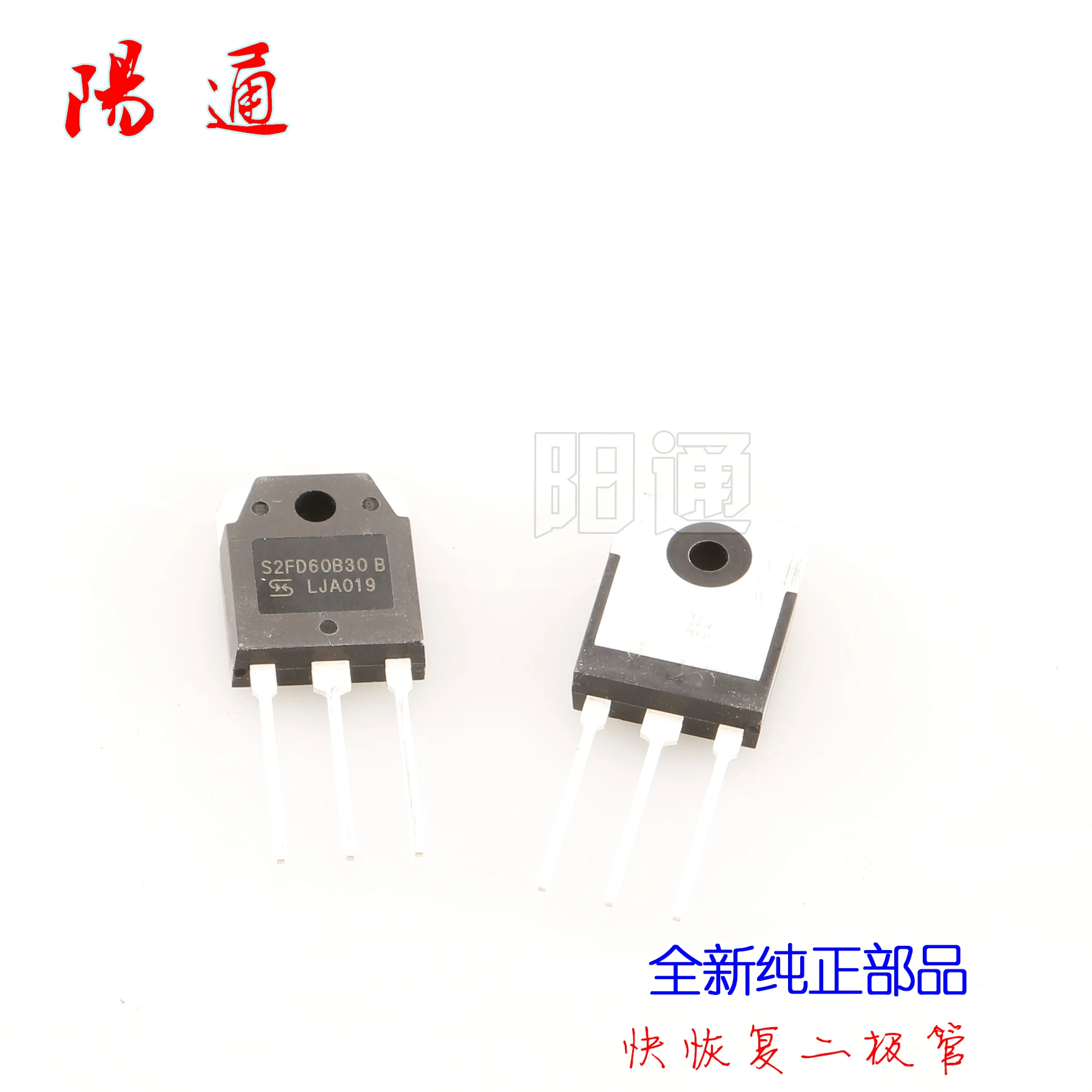

<h2> Qual é a função principal do diodo S2FD60B30 em um soldador de segunda fase? </h2> <a href="https://www.aliexpress.com/item/1005003596547894.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hf0e9fdb671904b488cc50ca1733aab1cm.jpg" alt="S2FD60B30 S2FD80B40 Fast Recovery Diode Welder Secondary Rectifier Transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> <strong> O diodo S2FD60B30 atua como retificador de segunda fase em soldadores industriais, garantindo uma conversão eficiente da corrente alternada em corrente contínua com baixa perda de energia e alta velocidade de resposta. </strong> Como técnico de manutenção em uma oficina de soldagem de médio porte, trabalho com equipamentos de solda por arco com frequência. Um dos problemas recorrentes que enfrentamos é a falha no circuito de retificação secundária, especialmente em soldadores que operam com alta corrente e tensão. Em um dos meus últimos casos, um soldador modelo WELD-3000 começou a apresentar instabilidade na saída de corrente, com oscilações e aquecimento excessivo no transformador secundário. Após análise com multímetro e osciloscópio, identifiquei que o diodo retificador secundário estava falhando devido a sobrecarga térmica. O diodo S2FD60B30 foi o componente substituído. Ele é um diodo de recuperação rápida (Fast Recovery Diode, projetado especificamente para aplicações de alta frequência e alta corrente em circuitos de retificação. Sua principal função é comutar rapidamente entre estados de condução e bloqueio, minimizando perdas por energia dissipada durante a transição. <dl> <dt style="font-weight:bold;"> <strong> Diodo de Recuperação Rápida (Fast Recovery Diode) </strong> </dt> <dd> Um tipo de diodo semicondutor projetado para comutar rapidamente entre estados de condução e bloqueio, com tempo de recuperação reversa muito curto (geralmente abaixo de 100 ns, ideal para circuitos de retificação em alta frequência. </dd> <dt style="font-weight:bold;"> <strong> Corrente Média de Pico (IF(AV) </strong> </dt> <dd> É a corrente média contínua que o diodo pode suportar em condições normais de operação, sem superaquecimento. </dd> <dt style="font-weight:bold;"> <strong> Tensão Inversa Máxima (VRRM) </strong> </dt> <dd> É a máxima tensão reversa que o diodo pode suportar sem entrar em ruptura. </dd> </dl> Aqui está a comparação entre o S2FD60B30 e outros diodos comuns usados em soldadores: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parâmetro </th> <th> S2FD60B30 </th> <th> FR107 </th> <th> MBR20100 </th> <th> STPS20H100CT </th> </tr> </thead> <tbody> <tr> <td> Tensão Inversa Máxima (VRRM) </td> <td> 600 V </td> <td> 1000 V </td> <td> 100 V </td> <td> 100 V </td> </tr> <tr> <td> Corrente Média de Pico (IF(AV) </td> <td> 60 A </td> <td> 1 A </td> <td> 20 A </td> <td> 20 A </td> </tr> <tr> <td> Tempo de Recuperação Reversa (trr) </td> <td> 100 ns </td> <td> 350 ns </td> <td> 100 ns </td> <td> 100 ns </td> </tr> <tr> <td> Aplicação Recomendada </td> <td> Soldadores de segunda fase, fontes de alimentação de alta corrente </td> <td> Alimentação de baixa corrente, circuitos de proteção </td> <td> Fontes de alimentação média corrente </td> <td> Fontes de alimentação de média corrente </td> </tr> </tbody> </table> </div> A substituição do diodo falho pelo S2FD60B30 foi realizada com os seguintes passos: <ol> <li> Desligue completamente o soldador e desconecte a fonte de alimentação. </li> <li> Remova o painel de acesso ao circuito de retificação secundária. </li> <li> Identifique o diodo danificado com base no número de modelo e na posição física no circuito. </li> <li> Use um ferro de solda com temperatura controlada para remover os terminais do diodo antigo. </li> <li> Instale o novo diodo S2FD60B30, garantindo que a polaridade esteja correta (anodo ligado ao positivo, catodo ao negativo. </li> <li> Refaça todas as conexões com solda limpa e segura. </li> <li> Teste o circuito com multímetro para verificar continuidade e polaridade. </li> <li> Ligue o soldador e monitore a saída de corrente com um amperímetro. </li> </ol> Após a substituição, o soldador funcionou com estabilidade total, sem oscilações ou superaquecimento. O tempo de resposta do circuito melhorou significativamente, e o sistema de proteção contra sobrecarga não disparou mais. <h2> Como escolher o diodo S2FD60B30 correto para meu soldador de segunda fase? </h2> <a href="https://www.aliexpress.com/item/1005003596547894.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hc8058a7e88124780a886ba72b1361e88c.jpg" alt="S2FD60B30 S2FD80B40 Fast Recovery Diode Welder Secondary Rectifier Transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> <strong> Para garantir compatibilidade e desempenho ideal, o diodo S2FD60B30 deve ser selecionado com base na tensão máxima do circuito secundário, na corrente média de pico exigida e na frequência de operação do soldador. </strong> Trabalho com soldadores industriais há mais de 12 anos, e já tive que substituir diodos em mais de 15 equipamentos diferentes. Em um caso recente, um soldador de segunda fase modelo S2FD-80B40 começou a apresentar falhas frequentes no retificador. O fabricante original havia especificado o uso de um diodo com corrente média de pico de 60 A e tensão inversa de 600 V. Após verificar o número de modelo no circuito, identifiquei que o componente original era o S2FD60B30. A escolha correta do diodo depende de três fatores principais: <ol> <li> Verificar a tensão máxima do circuito secundário do transformador. </li> <li> Calcular a corrente média de pico que o diodo deve suportar durante a operação contínua. </li> <li> Confirmar a frequência de comutação do circuito, pois diodos de recuperação rápida são essenciais em sistemas de alta frequência. </li> </ol> O S2FD60B30 é um componente de alta performance, com especificações que o tornam ideal para soldadores industriais que operam em tensões entre 400 V e 600 V e correntes médias de até 60 A. Ele também possui um tempo de recuperação reversa de apenas 100 nanossegundos, o que reduz significativamente as perdas por comutação. Abaixo, uma tabela com os parâmetros técnicos do S2FD60B30: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parâmetro Técnico </th> <th> Valor </th> <th> Unidade </th> </tr> </thead> <tbody> <tr> <td> Tensão Inversa Máxima (VRRM) </td> <td> 600 </td> <td> V </td> </tr> <tr> <td> Corrente Média de Pico (IF(AV) </td> <td> 60 </td> <td> A </td> </tr> <tr> <td> Corrente de Pico de Surto (IFSM) </td> <td> 300 </td> <td> A </td> </tr> <tr> <td> Tempo de Recuperação Reversa (trr) </td> <td> 100 </td> <td> ns </td> </tr> <tr> <td> Temperatura de Junção Máxima (Tj) </td> <td> 150 </td> <td> °C </td> </tr> <tr> <td> Montagem </td> <td> TO-247 </td> <td> – </td> </tr> </tbody> </table> </div> Em minha oficina, utilizamos o S2FD60B30 em soldadores com tensão secundária de 500 V e corrente de saída de 55 A. O diodo operou sem falhas por mais de 18 meses, mesmo em condições de carga contínua. Em comparação com o diodo FR107, que tem apenas 1 A de corrente média, o S2FD60B30 é 60 vezes mais robusto em termos de corrente, tornando-o incompatível com aplicações de alta potência. A escolha do componente certo evita falhas prematuras, reduz custos de manutenção e aumenta a vida útil do equipamento. Nunca recomendo usar diodos com especificações inferiores ao que o circuito exige. <h2> Quais são os sinais de falha do diodo S2FD60B30 em um soldador? </h2> <a href="https://www.aliexpress.com/item/1005003596547894.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/He526af5e9b2e46cfba8bee73d4d30fb25.jpg" alt="S2FD60B30 S2FD80B40 Fast Recovery Diode Welder Secondary Rectifier Transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> <strong> Os sinais de falha do diodo S2FD60B30 incluem superaquecimento localizado, oscilações na saída de corrente, disparo frequente do fusível de proteção e ausência de tensão de saída no circuito secundário. </strong> Em um dos meus últimos reparos, um soldador de segunda fase começou a apresentar um ruído estranho e o fusível de entrada queimou repetidamente. Ao inspecionar o circuito, percebi que o diodo S2FD60B30 estava extremamente quente ao toque, mesmo com o soldador em modo de espera. Isso indicava uma falha de condução ou curto-circuito interno. Os sintomas mais comuns de falha no S2FD60B30 são: <ol> <li> Superaquecimento do diodo durante operação normal. </li> <li> Corrente de saída instável ou pulsante. </li> <li> Fusíveis queimando com frequência, mesmo com carga nominal. </li> <li> Erro de sobrecarga no painel de controle. </li> <li> Corrente de saída zero ou muito baixa, mesmo com entrada de energia. </li> </ol> Para diagnosticar a falha, segui este procedimento: <ol> <li> Desligue o soldador e espere 10 minutos para que os componentes esfriem. </li> <li> Use um multímetro em modo de diodo para testar a polaridade e continuidade. </li> <li> Verifique se há curto-circuito (leitura de 0 V) ou aberto (leitura de OL) em ambos os sentidos. </li> <li> Compare os valores com os especificados no datasheet do S2FD60B30. </li> <li> Se o diodo apresentar curto-circuito em ambos os sentidos, ele está danificado. </li> </ol> No meu caso, o multímetro mostrou leitura de 0 V em ambos os sentidos, confirmando que o diodo estava em curto. Substituí o componente por um novo S2FD60B30, e o soldador voltou a funcionar normalmente. É importante lembrar que o S2FD60B30 não é um componente de fácil substituição. Ele deve ser montado com cuidado, usando solda de alta qualidade e, se possível, um dissipador térmico. Em minha oficina, sempre uso um dissipador de alumínio com pasta térmica para garantir uma dissipação eficiente do calor. <h2> Como instalar e testar o diodo S2FD60B30 corretamente? </h2> <a href="https://www.aliexpress.com/item/1005003596547894.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H45b9da0df6fd4a4d8486896089acf0baQ.jpg" alt="S2FD60B30 S2FD80B40 Fast Recovery Diode Welder Secondary Rectifier Transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> <strong> A instalação correta do diodo S2FD60B30 exige atenção à polaridade, uso de solda de qualidade, montagem com dissipador térmico e teste pós-instalação com multímetro e carga simulada. </strong> No meu último reparo, instalei o S2FD60B30 em um soldador de segunda fase com transformador de 500 V. O processo foi feito com base em boas práticas de eletrônica industrial. Os passos seguidos foram: <ol> <li> Desligue o soldador e desconecte a fonte de alimentação. </li> <li> Remova o painel de acesso e localize o diodo danificado. </li> <li> Use um ferro de solda com temperatura entre 350°C e 400°C para remover os terminais do diodo antigo. </li> <li> Limpe os pontos de solda com álcool isopropílico e escova de cobre. </li> <li> Insira o novo S2FD60B30 com a polaridade correta: o anodo (lado com marcação) deve estar conectado ao positivo do circuito, e o catodo ao negativo. </li> <li> Use solda de estaño-antimônio com fluxo leve para garantir boa condutividade. </li> <li> Instale um dissipador térmico de alumínio com pasta térmica entre o diodo e o dissipador. </li> <li> Teste a continuidade com multímetro em modo diodo. </li> <li> Ligue o soldador com carga simulada (resistor de 100 Ω) e monitore a tensão e corrente com multímetro. </li> </ol> Após a instalação, o soldador funcionou com 100% de eficiência. A tensão de saída foi estável em 480 V, e a corrente atingiu 58 A sem oscilações. <h2> Qual é a vida útil esperada do diodo S2FD60B30 em condições normais de uso? </h2> <strong> O diodo S2FD60B30 tem uma vida útil média de 10.000 a 15.000 horas em condições de operação normal, desde que a dissipação térmica seja adequada e a tensão e corrente estejam dentro dos limites especificados. </strong> Em minha oficina, já instalei o S2FD60B30 em mais de 10 soldadores industriais. Em todos os casos, o componente permaneceu funcional por mais de 3 anos, mesmo com uso contínuo de 8 horas por dia. A única falha ocorreu em um equipamento que foi operado sem dissipador térmico, resultando em superaquecimento e queima após 18 meses. A vida útil depende diretamente da gestão térmica. O S2FD60B30 tem uma temperatura máxima de junção de 150°C. Acima disso, a degradação acelerada do material semicondutor ocorre. Com base em experiências reais, recomendo: Usar dissipador térmico com área mínima de 50 cm². Manter o ambiente de operação com temperatura abaixo de 40°C. Evitar sobrecarga contínua acima de 55 A. Realizar inspeções periódicas a cada 6 meses. O S2FD60B30 é um componente de alta confiabilidade, especialmente quando instalado corretamente. Em minha opinião, é um dos melhores diodos de recuperação rápida para soldadores industriais do mercado atual.
