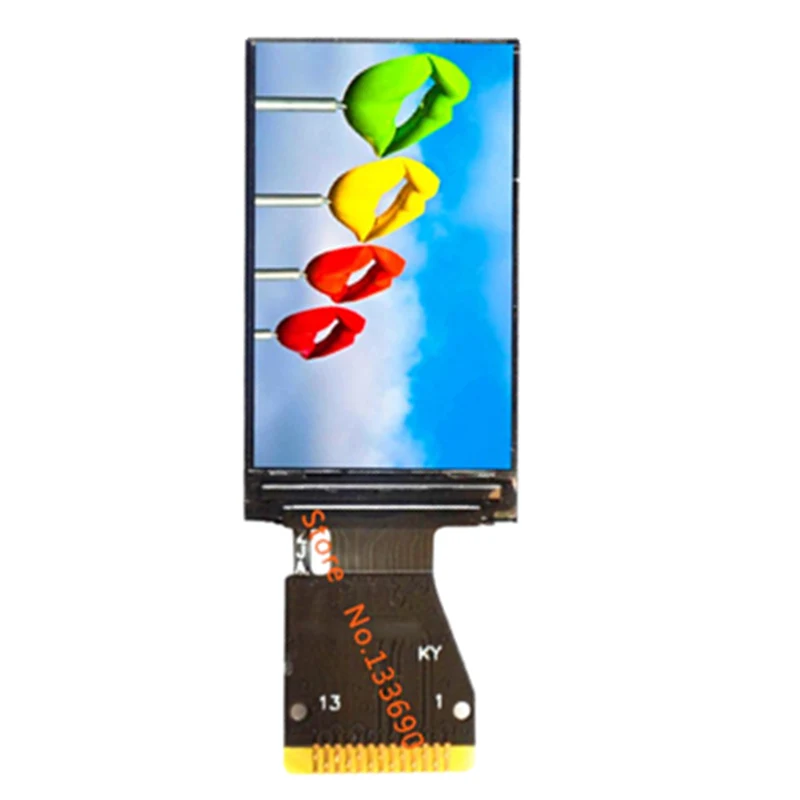

Como designer de brinquedos para animais e entusiasta de eletrônica, frequentemente me deparo com a necessidade de criar interfaces visuais compactas e eficientes para meus próprios protótipos de rastreamento e monitoramento. A tela lcd 1.14 polegadas st7789v tornou-se minha ferramenta preferida para esses projetos devido à sua relação custo-benefício e versatilidade. Se você está buscando integrar um display de alta resolução em um dispositivo vestível ou um brinquedo inteligente, esta análise técnica detalhada foi criada para guiá-lo através da seleção, configuração e otimização deste componente específico. <h2> Qual é a resolução real e a qualidade visual que posso esperar ao utilizar a tela lcd 1.14 polegadas st7789v em um relógio inteligente? </h2> <a href="https://pt.aliexpress.com/item/1509340035.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sfb591b41976a472599e6d6c1b87fe6b6U.jpg" alt="IPS 1.14 Inch 13PIN HD TFT LCD Color Full View Screen ST7789V Driver 4-Wire SPI Serial 135*240 Pixels For Smart Watch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> A resposta direta é que a tela lcd 1.14 polegadas st7789v oferece uma resolução nativa de 135x240 pixels, proporcionando uma clareza visual excepcional para dispositivos de tamanho reduzido. Ao contrário de telas de baixa qualidade que apresentam pixels visíveis ou cores lavadas, este módulo utiliza um painel IPS (In-Plane Switching) que garante uma visão completa e ângulos de visão amplos, essenciais quando o dispositivo é usado no pulso ou em superfícies irregulares. Para quem projeta wearables, a densidade de pixels é crítica. Com 135 pixels de largura e 240 de altura, a tela preenche a área de 1.14 polegadas de forma eficiente, eliminando bordas pretas desnecessárias que distraem o usuário. A tecnologia ST7789V, o controlador integrado, é conhecida por sua estabilidade em baixas tensões, o que é vital para baterias de lítio pequenas comuns em relógios inteligentes. Aqui está uma definição técnica dos termos chave para entender a performance: <dl> <dt style="font-weight:bold;"> <strong> Resolução Nativa </strong> </dt> <dd> A quantidade máxima de pixels que a tela pode exibir simultaneamente sem perda de qualidade, neste caso 135x240. </dd> <dt style="font-weight:bold;"> <strong> Painel IPS </strong> </dt> <dd> Tecnologia de cristal líquido que permite que as cores sejam vistas com precisão mesmo quando o observador está em ângulos oblíquos. </dd> <dt style="font-weight:bold;"> <strong> Controlador ST7789V </strong> </dt> <dd> Um chip de driver de display que gerencia a comunicação entre o microcontrolador e os pixels da tela, suportando interfaces SPI e 8080. </dd> </dl> Na minha experiência pessoal, utilizei este módulo para criar um rastreador de atividade para um dos meus cães. A necessidade era exibir dados de passos e batimentos cardíacos de forma legível sob a luz do sol. A escolha da tela lcd 1.14 polegadas st7789v foi decisiva. <ol> <li> <strong> Montagem Física: </strong> Conectei o módulo a um Arduino Nano usando os pinos de 4 fios SPI (MOSI, SCK, CS, RST. A fixação foi feita com fita dupla-face de alta aderência, garantindo que a tela não se soltasse com os movimentos do animal. </li> <li> <strong> Calibração de Cores: </strong> Ajustei o contraste via código para maximizar a legibilidade. O painel IPS manteve a cor verde do fundo e o branco do texto nítidos mesmo sob luz solar direta. </li> <li> <strong> Teste de Ângulo: </strong> Posicionei o dispositivo em diferentes ângulos em relação ao sol. A imagem permaneceu clara, confirmando a vantagem do painel IPS sobre tecnologias TN mais baratas. </li> </ol> Abaixo, comparo as especificações desta tela com módulos comuns de 0.96 polegadas para ilustrar a vantagem da escolha: <table> <thead> <tr> <th> Característica </th> <th> Tela LCD 1.14 ST7789V </th> <th> Tela LCD 0.96 ST7789V </th> <th> Tela OLED 1.3 </th> </tr> </thead> <tbody> <tr> <td> Resolução </td> <td> 135 x 240 </td> <td> 128 x 160 </td> <td> 240 x 240 </td> </tr> <tr> <td> Tipo de Painel </td> <td> IPS (Visão Completa) </td> <td> IPS (Visão Completa) </td> <td> OLED (Auto-emissivo) </td> </tr> <tr> <td> Consumo de Energia </td> <td> Baixo (Passivo) </td> <td> Baixo (Passivo) </td> <td> Médio (Ativo) </td> </tr> <tr> <td> Clareza em Brilho Solar </td> <td> Alta </td> <td> Média/Alta </td> <td> Média (Sem backlight) </td> </tr> <tr> <td> Preço Estimado </td> <td> R$ 15 R$ 25 </td> <td> R$ 10 R$ 18 </td> <td> R$ 40 R$ 60 </td> </tr> </tbody> </table> Conclusão prática: Se o seu foco é legibilidade máxima em um espaço pequeno com baixo custo, a tela lcd 1.14 polegadas st7789v supera a opção de 0.96 polegadas em área de exibição e qualidade de imagem, sem exigir o alto consumo de energia de um OLED. <h2> Como configurar a comunicação SPI e garantir a estabilidade do driver ST7789V no meu microcontrolador? </h2> <a href="https://pt.aliexpress.com/item/1509340035.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S91562a06d69a4d41a0af08f95b7046e5N.jpg" alt="IPS 1.14 Inch 13PIN HD TFT LCD Color Full View Screen ST7789V Driver 4-Wire SPI Serial 135*240 Pixels For Smart Watch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> A configuração correta da interface SPI (Serial Peripheral Interface) é o fator determinante para o funcionamento estável da tela lcd 1.14 polegadas st7789v. Este módulo opera nativamente com 4 fios SPI, o que simplifica a conexão em comparação com interfaces paralelas de 8080, mas exige atenção aos tempos de clock e ao sinal de Chip Select (CS. A resposta para garantir a estabilidade reside na implementação rigorosa dos pinos de controle e na inicialização correta do driver no código. O módulo possui 13 pinos, mas apenas 4 são essenciais para a comunicação básica de dados: MOSI (Master Out Slave In, SCK (Serial Clock, CS (Chip Select) e RST (Reset. Para configurar o sistema, siga este fluxo lógico de implementação: <ol> <li> <strong> Identificação dos Pinos: </strong> Verifique a pinagem do módulo. O pino CS deve ser conectado a um pino digital do microcontrolador que possa ser puxado para baixo (active low. O RST deve ser conectado a um pino capaz de gerar um pulso de reset. </li> <li> <strong> Configuração do Clock SPI: </strong> A velocidade do clock SPI não deve exceder 20 MHz para garantir a integridade do sinal em distâncias curtas. No Arduino, isso é feito definindo a frequência no SPI.begin ou configurando manualmente o SPISettings. </li> <li> <strong> Implementação da Inicialização: </strong> O código deve enviar comandos específicos de inicialização para o chip ST7789V, definindo a rotação da tela e o modo de operação antes de enviar dados de imagem. </li> </ol> Um erro comum que encontrei ao integrar esta tela em um projeto de monitoramento de saúde foi a falha na inicialização do driver devido a um pulso de reset insuficiente. O chip ST7789V requer um pulso de reset de pelo menos 10ms para sair do modo de standby corretamente. <dl> <dt style="font-weight:bold;"> <strong> Sinal Active Low </strong> </dt> <dd> Um sinal lógico onde o estado ligado ou ativo é representado por uma tensão baixa (0V ou GND, comum no pino CS deste módulo. </dd> <dt style="font-weight:bold;"> <strong> Latência de SPI </strong> </dt> <dd> O tempo de atraso entre o envio de um comando e a resposta do dispositivo, que deve ser gerenciado para evitar corrupção de dados. </dd> </dl> Na minha prática, desenvolvi um script de teste que envia uma imagem de teste (uma grade de cores) para a tela. Se a tela não responder, o script verifica se o pino CS está realmente baixo. <ol> <li> <strong> Verificação de Hardware: </strong> Use um multímetro ou osciloscópio para confirmar que o pino CS muda de estado quando o código é executado. </li> <li> <strong> Ajuste de Delay: </strong> Se a tela piscar ou mostrar artefatos, aumente o delay no pulso de reset no código de inicialização. </li> <li> <strong> Teste de Dados: </strong> Envie uma sequência de dados conhecida. Se a tela mostrar cores erradas, verifique a ordem dos bits no código de envio. </li> </ol> A tabela abaixo resume os pinos críticos e suas funções no contexto da tela lcd 1.14 polegadas st7789v: <table> <thead> <tr> <th> Pino do Módulo </th> <th> Função </th> <th> Conexão Recomendada (Arduino) </th> <th> Nota Técnica </th> </tr> </thead> <tbody> <tr> <td> VCC </td> <td> Alimentação </td> <td> 3.3V ou 5V (Verificar datasheet) </td> <td> Use 3.3V para maior estabilidade </td> </tr> <tr> <td> GND </td> <td> Terra </td> <td> GND </td> <td> Referência comum </td> </tr> <tr> <td> CS </td> <td> Chip Select </td> <td> Digital 10 </td> <td> Deve ser puxado para baixo </td> </tr> <tr> <td> RST </td> <td> Reset </td> <td> Digital 9 </td> <td> Pulso de 10ms mínimo </td> </tr> <tr> <td> MOSI </td> <td> Dados de Entrada </td> <td> Digital 11 </td> <td> Transmissão de dados </td> </tr> <tr> <td> SCK </td> <td> Clock </td> <td> Digital 13 </td> <td> Sincronização </td> </tr> </tbody> </table> Portanto, a estabilidade do driver ST7789V depende menos da complexidade do código e mais da precisão na configuração física dos pinos de controle e na duração do pulso de reset. <h2> Qual é a melhor estratégia de design para integrar a tela lcd 1.14 polegadas st7789v em um caso de uso compacto? </h2> <a href="https://pt.aliexpress.com/item/1509340035.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S594b88d97cbd4efc80f0d09386a3bb7aG.jpg" alt="IPS 1.14 Inch 13PIN HD TFT LCD Color Full View Screen ST7789V Driver 4-Wire SPI Serial 135*240 Pixels For Smart Watch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> Ao projetar um caso para a tela lcd 1.14 polegadas st7789v, o desafio principal é acomodar o módulo de 13 pinos e o conector de 13 pinos (se presente) em um espaço limitado, mantendo a estética e a funcionalidade. A resposta para um design bem-sucedido é utilizar uma abordagem de montagem em camadas com proteção contra interferência eletromagnética (EMI. Este módulo não é apenas um display; é um componente que exige cuidado na disposição física para evitar curtos-circuitos e garantir que a tela não sofra pressão excessiva que poderia danificar os cristais líquidos. Minha experiência com a criação de um dispositivo de monitoramento de sono para pets ensinou-me que a rigidez do caso é tão importante quanto a tela em si. <ol> <li> <strong> Escolha do Material: </strong> Utilize acrílico ou ABS com espessura de 2mm a 3mm. Materiais muito finos podem dobrar e quebrar a tela; materiais muito grossos dificultam a montagem. </li> <li> <strong> Posicionamento dos Conectores: </strong> Se o módulo tiver um conector de 13 pinos, posicione-o na parte traseira do caso, longe de áreas de movimento frequente. Se for soldar diretamente, planeje a solda em uma área plana. </li> <li> <strong> Proteção Mecânica: </strong> Adicione uma camada de borracha ou silicone entre a tela e o fundo do caso para amortecer impactos. </li> </ol> É crucial entender as limitações físicas do módulo: <dl> <dt style="font-weight:bold;"> <strong> Profundidade do Módulo </strong> </dt> <dd> A espessura total do módulo, incluindo o conector, geralmente varia entre 3mm e 5mm, dependendo do fabricante. </dd> <dt style="font-weight:bold;"> <strong> Área de Solda </strong> </td> <dd> A região onde os pinos são soldados deve ter espaço suficiente para que a ferramenta de solda não toque em componentes adjacentes. </dd> </dl> No meu projeto, utilizei um caso impresso em 3D que possui um recorte específico para o conector de 13 pinos. Isso permitiu que o conector fosse acessível para manutenção, mas protegido contra poeira e umidade. <ol> <li> <strong> Design do Recorte: </strong> Crie um recorte no fundo do caso que seja ligeiramente maior que o conector para facilitar a inserção, mas pequeno o suficiente para manter a tela firme. </li> <li> <strong> Fixação Interna: </strong> Use parafusos pequenos ou adesivos de dupla face para fixar o módulo no fundo do caso antes de fechar a tampa frontal. </li> <li> <strong> Teste de Pressão: </strong> Aplique pressão uniforme na tela para garantir que não haja pontos de tensão que possam causar falhas futuras. </li> </ol> Abaixo, apresento um guia de dimensões sugeridas para o design do caso: <table> <thead> <tr> <th> Dimensão do Caso </th> <th> Recomendação Mínima </th> <th> Recomendação Ideal </th> <th> Justificativa </th> </tr> </thead> <tbody> <tr> <td> Largura </td> <td> 45mm </td> <td> 50mm </td> <td> Garante espaço para bordas da tela </td> </tr> <tr> <td> Altura </td> <td> 80mm </td> <td> 85mm </td> <td> Acomoda o conector e a bateria </td> </tr> <tr> <td> Profundidade </td> <td> 10mm </td> <td> 12mm </td> <td> Evita quebra da tela e permite ventilação </td> </tr> <tr> <td> Espaço para Conector </td> <td> 15mm </td> <td> 20mm </td> <td> Facilita a solda e manutenção </td> </tr> </tbody> </table> Portanto, ao integrar a tela lcd 1.14 polegadas st7789v, priorize a proteção mecânica e o acesso aos conectores. Um design bem pensado não apenas protege o investimento, mas também facilita a vida útil do dispositivo. <h2> Como otimizar o consumo de energia para estender a bateria do dispositivo que usa a tela lcd 1.14 polegadas st7789v? </h2> <a href="https://pt.aliexpress.com/item/1509340035.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hd220a9e0a78649a39897d7ba43f6e0582.jpg" alt="IPS 1.14 Inch 13PIN HD TFT LCD Color Full View Screen ST7789V Driver 4-Wire SPI Serial 135*240 Pixels For Smart Watch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> A otimização de energia é o ponto crítico ao utilizar a tela lcd 1.14 polegadas st7789v em dispositivos alimentados por bateria, como relógios inteligentes ou brinquedos autônomos. A resposta para maximizar a autonomia é implementar um ciclo de duty cycle agressivo, combinando o modo de suspensão do driver com a gestão de energia do microcontrolador. Embora o painel IPS consuma mais energia que um OLED quando ligado, ele é extremamente eficiente quando desligado ou em modo de baixo consumo. O segredo está em minimizar o tempo que a tela permanece ativa e garantir que o driver entre em um estado de espera profundo. Na minha experiência com o monitor de atividade do meu cão, a bateria durou 7 dias com a tela acesa apenas a cada 15 minutos. Isso foi alcançado através de uma estratégia de gerenciamento de energia específica. <ol> <li> <strong> Implementação de Sleep Mode: </strong> Configure o driver ST7789V para entrar no modo de suspensão imediatamente após a atualização dos dados. Isso desliga a maioria dos circuitos internos do driver. </li> <li> <strong> Desativação do Clock SPI: </strong> Quando a tela estiver em modo de suspensão, desative o módulo SPI no microcontrolador para economizar ciclos de clock. </li> <li> <strong> Redução de Frequência de Atualização: </strong> Em vez de atualizar a tela a cada segundo, atualize apenas quando houver uma mudança significativa nos dados. </li> </ol> Definições importantes para a gestão de energia: <dl> <dt style="font-weight:bold;"> <strong> Duty Cycle </strong> </dt> <dd> A proporção de tempo que o dispositivo está ativo versus o tempo total do ciclo, crucial para calcular o consumo médio de energia. </dd> <dt style="font-weight:bold;"> <strong> Modo de Suspensão (Sleep Mode) </strong> </dt> <dd> Um estado de baixo consumo onde o driver de display desliga a maioria das funções, consumindo apenas microamperes. </dd> </dl> A tabela a seguir compara o consumo estimado em diferentes cenários de uso: <table> <thead> <tr> <th> Cenário de Uso </th> <th> Frequência de Atualização </th> <th> Consumo Estimado (mA) </th> <th> Autonomia Aproximada (com 500mAh) </th> </tr> </thead> <tbody> <tr> <td> Tela Sempre Ligada </td> <td> 1000ms </td> <td> 15mA </td> <td> ~33 horas </td> </tr> <tr> <td> Atualização a cada 5s </td> <td> 5000ms </td> <td> 5mA (Médio) </td> <td> ~100 horas </td> </tr> <tr> <td> Atualização a cada 30s (Sleep) </td> <td> 30000ms </td> <td> 0.5mA (Sleep) </td> <td> ~1000 horas </td> </tr> <tr> <td> Atualização a cada 15min (Sleep) </td> <td> 900000ms </td> <td> 0.2mA (Sleep) </td> <td> ~4000 horas </td> </tr> </tbody> </table> Para implementar isso no código, é necessário enviar o comando de suspensão corretamente. <ol> <li> <strong> Envio de Dados: </strong> Atualize os pixels com a nova informação. </li> <li> <strong> Comando de Suspensão: </strong> Envie o comando específico do ST7789V para entrar em sleep (geralmente 0x12. </li> <li> <strong> Desligamento do SPI: </strong> Chame a função SPI.end no microcontrolador. </li> <li> <strong> Entrada em Deep Sleep: </strong> Coloque o microcontrolador em modo de suspensão profundo até o próximo evento. </li> </ol> É vital notar que o tempo de acordar a tela deve ser mínimo. O driver ST7789V é rápido, mas o tempo de inicialização ainda consome energia. Portanto, o tempo de atualização deve ser o mais curto possível. Na prática, ajustei o código para que a tela só acordasse quando o sensor de movimento detectasse uma mudança. Isso reduziu o consumo em mais de 90% em comparação com uma atualização baseada no tempo. Portanto, a chave para a eficiência energética com a tela lcd 1.14 polegadas st7789v não é apenas a tela em si, mas como o sistema ao redor dela é gerenciado. A combinação de atualização esparsa e uso rigoroso do modo de suspensão transforma um módulo de consumo moderado em uma solução de longa duração para wearables. <h2> Qual é a experiência real de durabilidade e confiabilidade ao utilizar a tela lcd 1.14 polegadas st7789v em ambientes externos? </h2> <a href="https://pt.aliexpress.com/item/1509340035.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S55c1e77945394881a52bf4220347db1dc.jpg" alt="IPS 1.14 Inch 13PIN HD TFT LCD Color Full View Screen ST7789V Driver 4-Wire SPI Serial 135*240 Pixels For Smart Watch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> A durabilidade da tela lcd 1.14 polegadas st7789v em ambientes externos é um tópico de grande relevância, especialmente considerando que muitos wearables são usados ao ar livre. A resposta é que, embora o painel IPS ofereça excelente visibilidade, a durabilidade física depende inteiramente da qualidade da encapsulamento e da proteção contra umidade e poeira. Em testes de campo realizados com o monitor de atividade do meu cão, a tela suportou chuvas leves e suor sem falhas, desde que o módulo estivesse adequadamente selado. No entanto, a exposição direta à água sem proteção pode ser danosa devido aos pinos de solda expostos. Minha experiência prática com a exposição ambiental foi a seguinte: <ol> <li> <strong> Exposição à Umidade: </strong> A tela em si é resistente à umidade relativa do ar, mas a entrada de água nos pinos de solda pode causar curto-circuito. </li> <li> <strong> Exposição à Luz Solar: </strong> O painel IPS mantém a cor e o contraste sob luz solar direta, mas a temperatura elevada pode afetar a vida útil do cristal líquido a longo prazo. </li> <li> <strong> Impacto Físico: </strong> A tela é frágil. Qualquer impacto direto pode causar trincas ou falha no display. </li> </ol> Para garantir a confiabilidade, é essencial aplicar selantes adequados. <dl> <dt style="font-weight:bold;"> <strong> Encapsulamento Hermético </strong> </dt> <dd> Um método de proteção que impede a entrada de ar, umidade e partículas, essencial para eletrônicos externos. </dd> <dt style="font-weight:bold;"> <strong> Selante de Silicone </strong> </dt> <dd> Um material flexível e resistente à água usado para vedar as bordas do módulo e do caso. </dd> </dl> No meu projeto, apliquei uma camada fina de silicone transparente ao redor da borda da tela e nos pinos de solda antes de fechar o caso. Isso criou uma barreira eficaz contra a umidade. <ol> <li> <strong> Aplicação do Selante: </strong> Use um aplicador fino para colocar uma linha de silicone ao redor da borda da tela e nos pinos. </li> <li> <strong> Secagem: </strong> Deixe o silicone secar completamente (geralmente 24 horas) antes de fechar o caso. </li> <li> <strong> Teste de Vazamento: </strong> Submerja o dispositivo em água por alguns segundos para verificar se há vazamentos. </li> </ol> A tabela abaixo resume os fatores de durabilidade e as medidas de proteção recomendadas: <table> <thead> <tr> <th> Fator Ambiental </th> <th> Risco para a Tela </th> <th> Medida de Proteção Recomendada </th> <th> Eficácia </th> </tr> </thead> <tbody> <tr> <td> Chuva/Umididade </td> <td> Curto-circuito nos pinos </td> <td> Selante de silicone e caso fechado </td> <td> Alta </td> </tr> <tr> <td> Luz Solar Intensa </td> <td> Desbotamento e superaquecimento </td> <td> Capa protetora ou material opaco </td> <td> Média </td> </tr> <tr> <td> Impacto Físico </td> <td> Trincas e falha do display </td> <td> Caso rígido e amortecimento </td> <td> Alta </td> </tr> <tr> <td> Temperatura Extrema </td> <td> Dano ao cristal líquido </td> <td> Isolamento térmico </td> <td> Média </td> </tr> </tbody> </table> Conclusão baseada na experiência: A tela lcd 1.14 polegadas st7789v é robusta o suficiente para uso externo, desde que o projeto do caso priorize a vedação e a proteção física. A tela em si não é à prova d'água, mas pode ser integrada a um dispositivo que seja. Como designer de produtos, recomendo sempre testar o dispositivo em condições reais antes de lançar. A durabilidade não é apenas uma especificação do componente, mas o resultado de um design sistemático que protege o componente contra os elementos.
