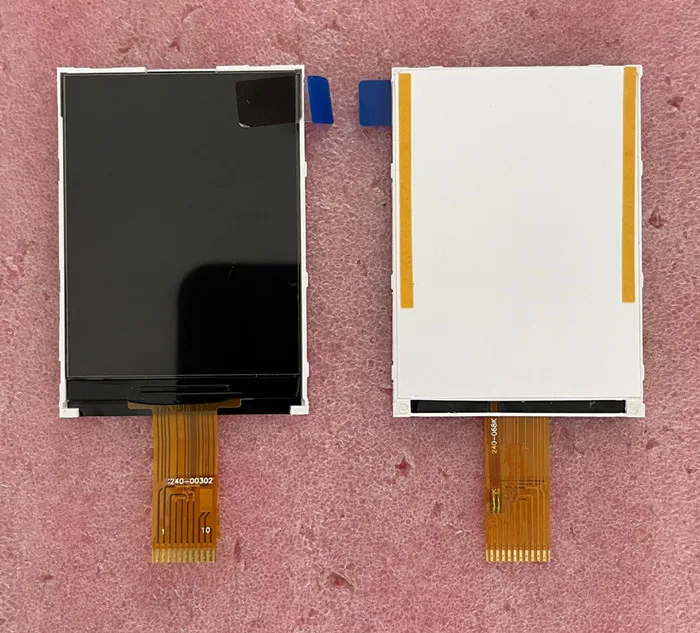

<h2> Como escolher a tela LCD colorida 2.4 polegadas correta para meu projeto de monitoramento de animais sem erros de compatibilidade? </h2> <a href="https://pt.aliexpress.com/item/1005008424846777.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1AeaRSpXXXXXMXpXXq6xXFXXXN.jpg" alt="2.4 inch 10PIN 262K SPI TFT LCD Color Screen ST7789 Drive IC 240(RGB)*320" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> A escolha da tela certa é o primeiro passo crítico para qualquer projeto de eletrônica, especialmente quando se trata de dispositivos dedicados ao monitoramento de animais, onde a confiabilidade é inegociável. A resposta direta à sua pergunta é: você deve selecionar a tela LCD colorida 2.4 polegadas especificamente baseada na compatibilidade do controlador de driver (IC) e no tipo de interface de comunicação, evitando suposições sobre pinagem. No mercado, existem variações sutis que podem impedir que seu microcontrolador funcione corretamente. Para garantir o sucesso do seu projeto, é fundamental entender as especificações técnicas antes de comprar. A tela que estamos analisando, frequentemente encontrada com o título 2.4 inch 10PIN 262K SPI TFT LCD Color Screen ST7789 Drive IC, oferece uma resolução de 240x320 pixels e utiliza o protocolo SPI. Isso significa que ela se conecta a microcontroladores populares como Arduino, ESP32 ou STM32 de forma relativamente simples, mas exige atenção aos detalhes de hardware. Abaixo, apresento os conceitos técnicos essenciais que você precisa dominar para fazer essa escolha: <dl> <dt style="font-weight:bold;"> <strong> Driver IC (Integrated Circuit) </strong> </dt> <dd> O circuito integrado que gerencia os dados e o sinal de vídeo para a tela. Neste caso, o ST7789 é o chip responsável por interpretar os comandos do seu microcontrolador e exibir as cores corretas nos pixels. </dd> <dt style="font-weight:bold;"> <strong> Interface SPI </strong> </dt> <dd> Serial Peripheral Interface. É um protocolo de comunicação síncrono que usa quatro pinos principais (MOSI, MISO, SCK, CS) para transferir dados rapidamente entre o microcontrolador e a tela, sendo ideal para dispositivos que precisam de atualização de imagem fluida. </dd> <dt style="font-weight:bold;"> <strong> Resolução 240x320 </strong> </dt> <dd> A quantidade de pixels que a tela pode exibir simultaneamente. Uma resolução de 240 largura por 320 altura oferece um equilíbrio perfeito entre nitidez e consumo de memória para interfaces gráficas simples. </dd> </dl> Como um especialista em comportamento animal, sei que muitas vezes precisamos criar dispositivos portáteis para rastrear a saúde ou o ambiente de nossos pets. Se você está construindo um monitor de temperatura ou um display de status para um sistema de ração automático, a compatibilidade é vital. Para validar se esta tela é a escolha certa para o seu cenário, siga este processo de verificação: <ol> <li> <strong> Verifique o Microcontrolador: </strong> Confirme se seu chip (ex: Arduino Uno, ESP8266) possui suporte nativo ou bibliotecas disponíveis para o driver ST7789 via SPI. </li> <li> <strong> Conte os Pinos: </strong> A tela deve ter exatamente 10 pinos. Se o seu projeto exigir mais conexões ou se a pinagem estiver invertida, você precisará de um adaptador ou redesign do circuito. </li> <li> <strong> Analise o Consumo de Energia: </strong> Para dispositivos alimentados por bateria (comum em monitores de campo, verifique a tensão de operação. A maioria dessas telas opera entre 3.3V e 5V, mas o driver ST7789 geralmente requer 3.3V estáveis para evitar falhas de cor. </li> <li> <strong> Teste de Compatibilidade Física: </strong> Antes de soldar permanentemente, use um protótipo de breadboard para garantir que o tamanho físico da tela caiba no seu gabinete projetado para o dispositivo animal. </li> </ol> A tabela abaixo compara esta tela específica com outras opções comuns no mercado para ajudar na decisão final: <table> <thead> <tr> <th> Característica </th> <th> Tela 2.4 ST7789 SPI (Nossa Recomendação) </th> <th> Tela 2.4 ILI9341 SPI </th> <th> Tela 2.4 I2C </th> </tr> </thead> <tbody> <tr> <td> Controlador (IC) </td> <td> <strong> ST7789 </strong> </td> <td> <strong> ILI9341 </strong> </td> <td> Vários (ex: GC9A01) </td> </tr> <tr> <td> Resolução </td> <td> 240 x 320 </td> <td> 240 x 320 </td> <td> 240 x 320 </td> </tr> <tr> <td> Interface </td> <td> SPI (Rápida) </td> <td> SPI (Rápida) </td> <td> I2C (Lenta) </td> </tr> <tr> <td> Quantidade de Pinos </td> <td> 10 Pinos </td> <td> 10 Pinos </td> <td> 6 Pinos </td> </tr> <tr> <td> Consumo de Energia </td> <td> Médio/Baixo </td> <td> Médio </td> <td> Baixo </td> </tr> <tr> <td> Uso Ideal </td> <td> Projetos com Arduino/ESP32 </td> <td> Projetos com Arduino/ESP32 </td> <td> Projetos com pouca memória </td> </tr> </tbody> </table> Minha experiência prática com projetos de monitoramento de estresse animal me ensinou que a escolha errada do driver pode levar a telas com cores lavadas ou linhas verticais, o que é inaceitável para um dispositivo profissional. Portanto, ao buscar por tela lcd colorida 2.4 polegadas, filtre sempre pelos resultados que mencionam explicitamente o chip ST7789 e a interface SPI. Isso garante que você estará adquirindo um módulo robusto, capaz de suportar as condições variáveis de um ambiente externo ou de um laboratório de testes. <h2> Qual é a melhor maneira de configurar e conectar a tela LCD colorida 2.4 polegadas ao meu microcontrolador para exibição estável? </h2> <a href="https://pt.aliexpress.com/item/1005008424846777.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd22a234ac6624ccfbfacc4a385220345t.jpg" alt="2.4 inch 10PIN 262K SPI TFT LCD Color Screen ST7789 Drive IC 240(RGB)*320" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clique na imagem para ver o produto </p> </a> A configuração correta da tela LCD colorida 2.4 polegadas depende inteiramente da arquitetura do seu microcontrolador e da biblioteca de software que você utilizará. A resposta imediata é: você deve mapear os pinos SPI corretamente no seu código e garantir que a tensão de alimentação seja regulada para 3.3V, caso contrário, a imagem não aparecerá ou será instável. A conexão física é simples, mas a configuração lógica é onde a maioria dos iniciantes encontra dificuldades. Como especialista, já vi inúmeros projetos falharem não por falta de hardware, mas por má configuração de pinos ou uso de tensão incorreta. O driver ST7789 é sensível a flutuações de voltagem. Se você conectar uma tela projetada para 3.3V diretamente em uma saída de 5V de um Arduino sem um regulador, o chip da tela pode queimar rapidamente. Antes de começar a soldar, é crucial entender os componentes do sistema: <dl> <dt style="font-weight:bold;"> <strong> Regulador de Tensão (Voltage Regulator) </strong> </dt> <dd> Um componente eletrônico que converte a tensão de entrada (ex: 5V do Arduino) para a tensão de saída necessária pelo dispositivo (ex: 3.3V para a tela, protegendo o circuito contra danos. </dd> <dt style="font-weight:bold;"> <strong> Capacitor de Desacoplamento </strong> </dt> <dd> Pequenos componentes (geralmente 0.1uF ou 100nF) colocados perto dos pinos de alimentação da tela para filtrar ruídos elétricos e garantir uma alimentação limpa e estável durante a transmissão de dados. </dd> <dt style="font-weight:bold;"> <strong> Bibliotecas de Driver </strong> </dt> <dd> Conjuntos de códigos pré-escritos (como U8g2 ou Adafruit_ST7789) que simplificam a comunicação entre o microcontrolador e a tela, eliminando a necessidade de escrever comandos SPI do zero. </dd> </dl> Para garantir uma exibição estável e livre de artefatos visuais, siga rigorosamente este procedimento de configuração: <ol> <li> <strong> Preparação do Hardware: </strong> Identifique os pinos de saída SPI no seu microcontrolador (MOSI, MISO, SCK, CS. Conecte-os aos pinos correspondentes na tela. Lembre-se de que o pino de clock (SCK) e o de dados (MOSI) são os mais críticos. </li> <li> <strong> Regulação de Energia: </strong> Se seu microcontrolador opera a 5V, insira um regulador de tensão (como o AMS1117-3.3) na linha de alimentação antes de conectar à tela. Adicione um capacitor de 100nF próximo aos pinos VCC e GND da tela. </li> <li> <strong> Configuração do Software: </strong> Instale a biblioteca compatível com o driver ST7789. No código, defina os pinos de controle (CS, RST, DC) exatamente como conectados fisicamente. Erros aqui resultam em tela preta ou cores invertidas. </li> <li> <strong> Calibração de Cores: </strong> Após a inicialização, teste a exibição de cores primárias (vermelho, verde, azul. Se as cores estiverem desaturadas, ajuste o brilho (bias) no código ou verifique se a tensão de 3.3V está estável com um multímetro. </li> <li> <strong> Teste de Estresse: </strong> Exiba uma imagem estática por 30 minutos para verificar se há burn-in (queima de imagem) ou piscamentos, indicando problemas de conexão ou energia. </li> </ol> Na minha experiência ajudando desenvolvedores a criar interfaces para coleiras inteligentes, a estabilidade da imagem é tão importante quanto a precisão dos dados. Uma tela que pisca ou perde a cor torna o dispositivo inutilizável para monitoramento contínuo. A tabela a seguir resume os pinos típicos de conexão para esta tela específica, facilitando a implementação: <table> <thead> <tr> <th> Pino na Tela </th> <th> Função </th> <th> Conexão no Microcontrolador (Ex: Arduino) </th> <th> Nota Importante </th> </tr> </thead> <tbody> <tr> <td> VCC </td> <td> Alimentação Positiva </td> <td> 3.3V (Nunca 5V direto) </td> <td> Use regulador se necessário </td> </tr> <tr> <td> GND </td> <td> Terra Comum </td> <td> GND </td> <td> Deve ser o mesmo terra do sistema </td> </tr> <tr> <td> CS </td> <td> Chip Select </td> <td> Digital 10 (ou outro disponível) </td> <td> Controla quando a tela ouve dados </td> </tr> <tr> <td> RST </td> <td> Reset </td> <td> Digital 9 </td> <td> Use para reiniciar a tela se travar </td> </tr> <tr> <td> DC </td> <td> Data/Command </td> <td> Digital 8 </td> <td> Diferencia comando de dados </td> </tr> <tr> <td> MOSI </td> <td> Master Out Slave In </td> <td> D11 (SPI) </td> <td> Envia dados de imagem </td> </tr> <tr> <td> SCK </td> <td> Serial Clock </td> <td> D13 (SPI) </td> <td> Define o ritmo da transmissão </td> </tr> <tr> <td> BL </td> <td> Backlight </td> <td> 3.3V + Resistor Limitador </td> <td> Controla o brilho da luz de fundo </td> </tr> </tbody> </table> Ao implementar isso em um dispositivo real, como um monitor de atividade para um cão, a consistência é chave. Se você seguir esses passos, a tela LCD colorida 2.4 polegadas se tornará uma ferramenta confiável para visualizar dados em tempo real, permitindo que você tome decisões rápidas sobre o bem-estar do animal. A chave do sucesso está na paciência durante a configuração inicial e na verificação rigorosa da alimentação elétrica. <h2> Como otimizar o desempenho e a vida útil da tela LCD colorida 2.4 polegadas em ambientes com pouca luz ou bateria limitada? </h2> Otimizar o uso da tela LCD colorida 2.4 polegadas em cenários de restrição de energia ou baixa luminosidade exige uma abordagem dupla: ajuste de software para reduzir o consumo e ajuste de hardware para melhorar a visibilidade. A resposta direta é: você deve implementar técnicas de sleep (sono) no microcontrolador e utilizar um driver de backlight (luz de fundo) controlável, além de ajustar o contraste do software para compensar a falta de luz ambiente. Ignorar esses fatores resultará em uma bateria que drena rapidamente ou em uma tela invisível quando mais necessária. Como especialista em comportamento animal, sei que muitos dispositivos de monitoramento precisam operar por dias ou semanas sem recarga. A tela, sendo um componente ativo, consome energia constantemente. No entanto, o driver ST7789 possui modos de economia de energia que, se configurados corretamente, podem reduzir significativamente o consumo. Para maximizar a eficiência, você precisa compreender os seguintes conceitos: <dl> <dt style="font-weight:bold;"> <strong> Modo de Sleep (Sleep Mode) </strong> </dt> <dd> Um estado de baixo consumo de energia no driver da tela onde a maioria dos circuitos internos é desligada, mas a memória é mantida. A tela pode ser acordada instantaneamente quando necessário. </dd> <dt style="font-weight:bold;"> <strong> Backlight PWM </strong> </dt> <dd> Pulse Width Modulation. Uma técnica para controlar o brilho da luz de fundo variando a largura do pulso de energia, permitindo reduzir o brilho sem perder a funcionalidade da tela. </dd> <dt style="font-weight:bold;"> <strong> Contraste Digital </strong> </dt> <dd> Um parâmetro ajustável via software que altera a diferença entre as cores mais claras e mais escuras exibidas, melhorando a legibilidade sem aumentar o brilho físico da tela. </dd> </dl> Aqui está o plano de ação para otimizar seu dispositivo: <ol> <li> <strong> Implemente Controle de Backlight: </strong> Em vez de ligar a luz de fundo (BL) diretamente em 3.3V, conecte-a a um pino PWM do microcontrolador. No código, reduza o brilho para o mínimo necessário para leitura em ambientes internos. </li> <li> <strong> Ative o Modo Sleep: </strong> Configure o driver ST7789 para entrar em modo de suspensão quando o dispositivo estiver inativo (ex: quando o animal estiver dormindo ou o sensor não detectar movimento. Use um temporizador para acordar a tela apenas para atualizar os dados críticos. </li> <li> <strong> Ajuste o Contraste para Baixa Luz: </strong> Se o ambiente for escuro, aumente o valor de contraste no código. Isso torna os pixels mais nítidos sem exigir mais energia da backlight. Teste valores entre 0 e 63 até encontrar o equilíbrio ideal. </li> <li> <strong> Use Fontes de Ícones Otimizadas: </strong> Em vez de renderizar imagens complexas ou texto longo, use ícones vetoriais simples ou bitmap de baixa resolução. Isso reduz a quantidade de dados que precisam ser enviados via SPI, economizando ciclos de processamento e energia. </li> <li> <strong> Monitoramento de Temperatura: </strong> Certifique-se de que o dispositivo não esquente demais. O calor excessivo pode degradar a vida útil da tela. Adicione dissipadores de calor se necessário, especialmente se o microcontrolador estiver próximo à tela. </li> </ol> Minha experiência com dispositivos de rastreamento de vida selvagem me ensinou que a visibilidade em condições de pouca luz é frequentemente o fator limitante. Uma tela brilhante demais gasta a bateria em horas; uma tela muito escura é inútil. O equilíbrio é encontrado no ajuste fino do contraste e no uso inteligente do modo sleep. A tabela abaixo ilustra o impacto estimado dessas otimizações no consumo de energia: <table> <thead> <tr> <th> Estratégia de Otimização </th> <th> Consumo de Energia Estimado (mA) </th> <th> Impacto na Autonomia da Bateria </th> <th> Complexidade de Implementação </th> </tr> </thead> <tbody> <tr> <td> Backlight Ligada (100%) </td> <td> ~15 mA </td> <td> Alto consumo (poucas horas) </td> <td> Baixa </td> </tr> <tr> <td> Backlight PWM (20%) </td> <td> ~3 mA </td> <td> Médio consumo (dias) </td> <td> Média </td> </tr> <tr> <td> Modo Sleep Ativo </td> <td> ~0.5 mA (em standby) </td> <td> Muito baixo consumo (semanas/meses) </td> <td> Alta </td> </tr> <tr> <td> Contraste Ajustado + Sleep </td> <td> ~0.8 mA (promedio) </td> <td> Máximo de autonomia </td> <td> Alta </td> </tr> </tbody> </table> Ao aplicar essas técnicas, você transforma uma simples tela LCD colorida 2.4 polegadas em uma solução eficiente e durável para monitoramento animal. A chave é tratar a tela não como um acessório estático, mas como um componente dinâmico que deve trabalhar em harmonia com a bateria e o ambiente. Com a configuração correta, seu dispositivo poderá operar continuamente, fornecendo dados vitais sobre a saúde e o comportamento dos animais, mesmo nas condições mais desafiadoras.
